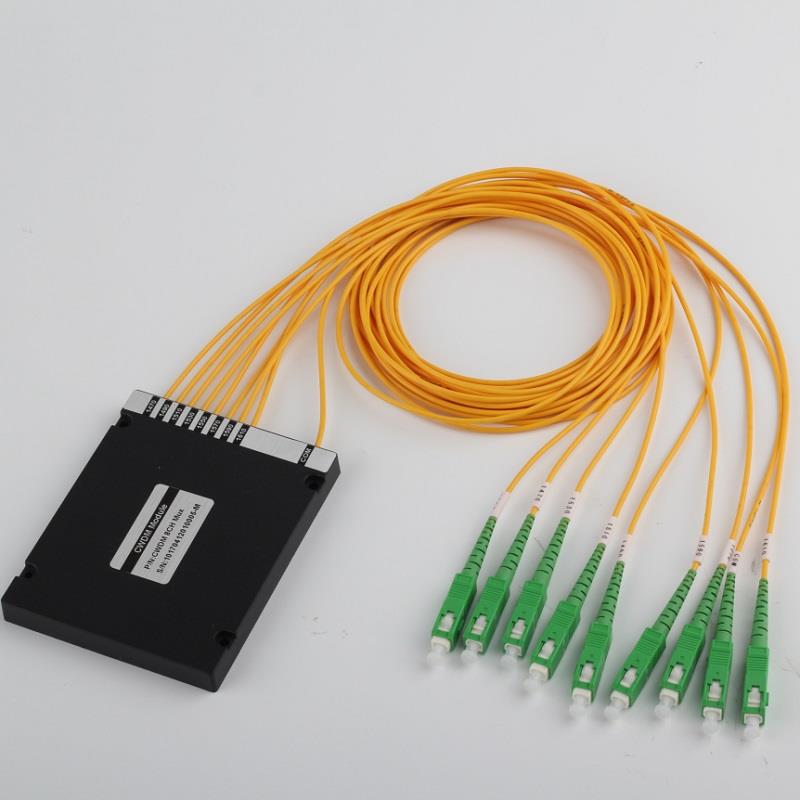

La divisió de longitud d'ona multiplexació
La divisió de longitud d'ona multiplexació
La divisió d'ona gruixuda multiplexació (CWDM) és l'ús del Multiplexador òptic de fibra a diferents longituds d'ona de senyals de llum multiplexada a una sola fibra òptica per a la transmissió
Característiques
Té pèrdua relacionada amb la polarització baixa, aïllament d'ona alta i pèrdua de baixa inserció.
Aplicacions
És l'appresponsable per al sistema CWDM, PON Networks i CATV enllaços.
Especificacions de la divisió de longitud d'ona multiplexació
Paràmetres | Unitat | Especificacions |
Longitud d'ona de l'operació | Nm | 1260 ~ 1650 |
Longitud d'ona del centre | Nm | 1310 |
Passband | Nm | (λC-7,4) ~ (λC + 7,4) |
Banda de reflexió | Nm | 1260 ~ (λC-12,6) i (λC + 12,6) ~ 1620 |
Ripple dins de Passband | Db | ≤ 0,20 |
Aïllament de transmissió dins de banda de reflexió | Db | ≥ 30 |
La pèrdua de pic d'inserció dins de Passband | Db | ≤ 0,70 |
L'aïllament de reflexió dins de Passband | Db | ≥ 15 |
Variació de la pèrdua d'inserció dins de grup de reflexió | Db | ≤ 0,50 |
Pèrdua dependent de polarització dins de Passband | Db | ≤ 0,05 |
Coeficient de canvi tèrmic en la longitud d'ona del centre | pm/° c | ≤ 3,0 |
Temperatura d'operació | ° C | -5 ~ + 70 |
Temperatura d'emmagatzematge | ° C | -40 ~ + 85 |
Dimensió del paquet | Mm | 5.5 tub d'acer X38 |
Tipus de connector | SC/APC |
