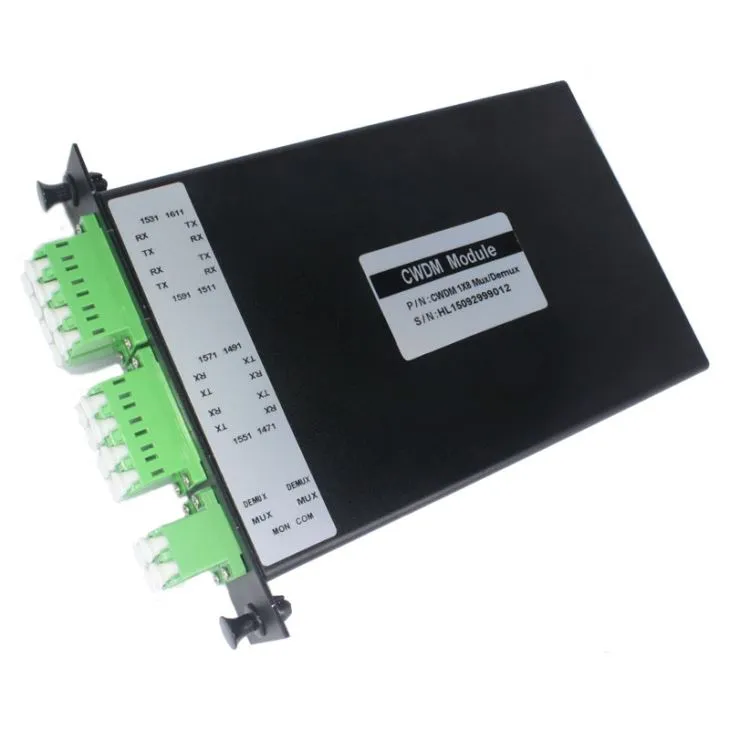

MUX de 8 canals CWDM
MUX de 8 canals CWDM
El mòdul CWDM ABS BOX s'utilitza normalment en muntatge en cremallera 1U. Normalment n’hi ha de dos tipus, un tipus és MUX, l’altre és Demux. A més, hi ha un tipus especial. Es tracta de MUX / DEMUX en un mòdul de caixa ABS.
Característiques de 8 Channel CWDM MUX
La banda de pas és ampla.
L’aïllament del canal és alt.
Té Epoxy lliure en pas òptic.
Aplicació
És aplicable a xarxa WDM, aplicació cel·lular i amplificador òptic de fibra.
Especificacions
Paràmetres | MUX de 8 canals CWDM | |||
MUX | DEMUX | |||
Pèrdua d’inserció (dB) | ≤2.5 | |||
Longitud d'ona del canal (nm) | 1270-1610 o 1271-1611 | |||
Espaiat entre canals (nm) | 20 | |||
Banda ampla (@ -0.5dB amplada de banda) (nm) | ±7.5/±6.5 | |||
Uniformitat del canal (dB) | ≤1.0 | |||
Inserció | Canal Adjacent | N/A | GG gt; 30 | |
Canal no contigu | N/A | GG gt; 40 | ||
Ripple de banda ampla (dB) | GG lt; 0,3 | |||
Sensibilitat de pèrdua d'inserció (dB / ℃) | GG lt; 0,005 | |||
Desplaçament de temperatura de la longitud d'ona (nm / ℃) | GG lt; 0,002 | |||
Pèrdua dependent de polarització (dB) | GG lt; 0.1 | |||
Dispersió del mode de polarització (ps) | GG lt; 0.1 | |||
Pèrdua de devolució (dB) | GG gt; 45 | |||
Directivitat (dB) | GG gt; 50 | |||
Potència òptica màxima (mw) | 300 | |||
Temperatura de funcionament (℃) | -5 ~ +75 | |||
Temperatura d'emmagatzematge (℃) | -40 ~ +85 | |||
Dimensió del paquet (mm) | 100*80*10 | |||
