Node òptic FTTH

Aquest node passiu Mini Type Type Box està integrat en WDM. La longitud d'ona d'entrada és de 1310 / 1550nm.

Enviar la consulta

Introducció al producte

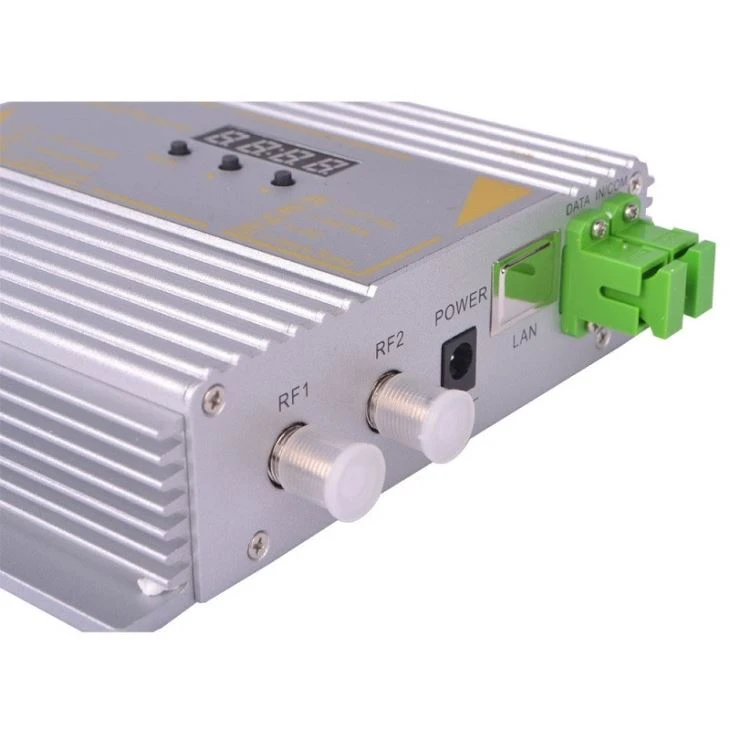

Node òptic FTTH

FTTH Optical Node

El node òptic FTTHSR200 està dissenyat per a les xarxes Fiber To The Home. El seu nivell de sortida és de 102dbuv amb WDM.

Característiques

1. La mida més petita facilita la instal·lació.

2. Presenta una excel·lent linealitat i planitud.

3. Té una àmplia gamma de potència d’entrada òptica.

4. La fibra és de manera única. La pèrdua de retorn és alta.

5. Utilitza dispositius actius amplificadors GaAs.

6. Tecnologia de baix soroll

7. LED de color per a la indicació de la potència òptica

8. LED vermell per indicar la potència

9. LED de color doble per a la indicació d’energia òptica (No s’il·lumina: potència òptica< -10dbm,="" verd:="">< potència="">< +3dbm,="" vermell:="" potència="" òptica=""> +3dBm)

Especificacions del node òpticFTFTTH

Article	Unitat	Paràmetres tècnics
Paràmetres òptics
Potència òptica que rep	dBm	-9 ~ +2
Pèrdua de devolució òptica	dB	GG gt; 45
Longitud d'ona de recepció òptica	nm	1210-1600
Tipus de connector òptic		SC / APC
Tipus de fibra		Mode únic
Paràmetres d’enllaç
C/N	dB	≥ 51		Nota 1
C / CTB	dB	≥ 65
C / CSO	dB	≥ 60
Paràmetres de RF
Rang de freqüència	MHz	45 ~862/1003
Planejament en banda	dB	±1
Nivell de sortida nominal	dBμV	106 (configuració FZ110, amb sortida d'inclinació de 8dB)	102 (divisor de dues vies, amb sortida basculant de 8dB)
Nivell de sortida màxim	dBμV	108 (configuració del toc de -79 ~ +2)	104 (-9 ~ +2 divisor de dues vies)
Pèrdua de retorn de sortida	dB	≥16
Impedància de sortida	Ω	75
Gamma d'eQ de control elèctric	dB	0~15
Gama ATT de control elèctric	dB	0~15
Característiques generals
Tensió de Potència	V	DC 6V / 1A
Temperatura de funcionament	℃	-40~60
Consum	VA	≤6.5
Dimensió	mm	148(L)* 128(W)* 38(H)
