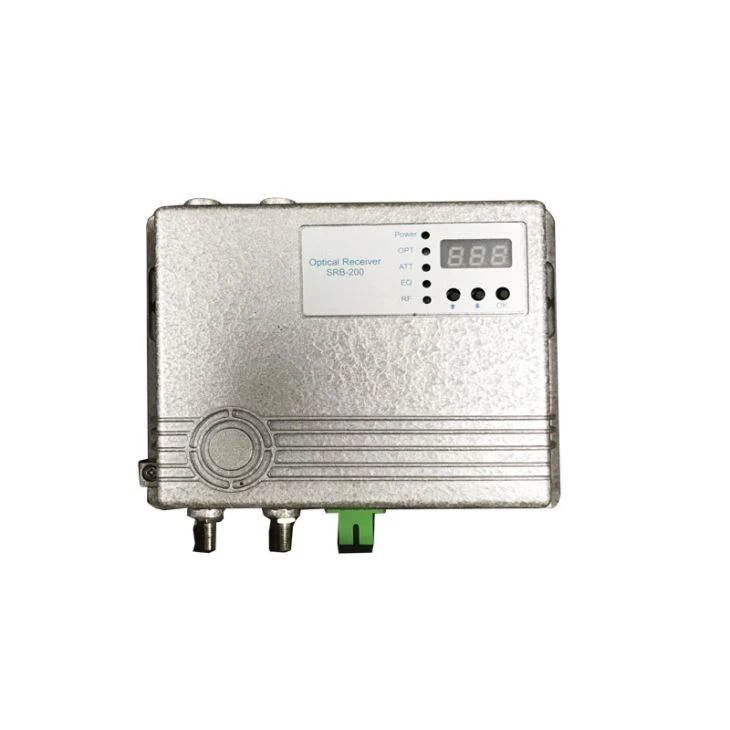

Node receptor òptic DBC

L’ample de banda és de fins a 1G i proporciona un nivell de sortida elevat fins a 110dBuV, amb un rang alt AGC -7 a +3 amb un consum d’energia molt baix. Disposa de gestió de xarxa SNMP per millorar el rendiment i la fiabilitat general de la xarxa.

Enviar la consulta

Introducció al producte

Node receptor òptic DBC

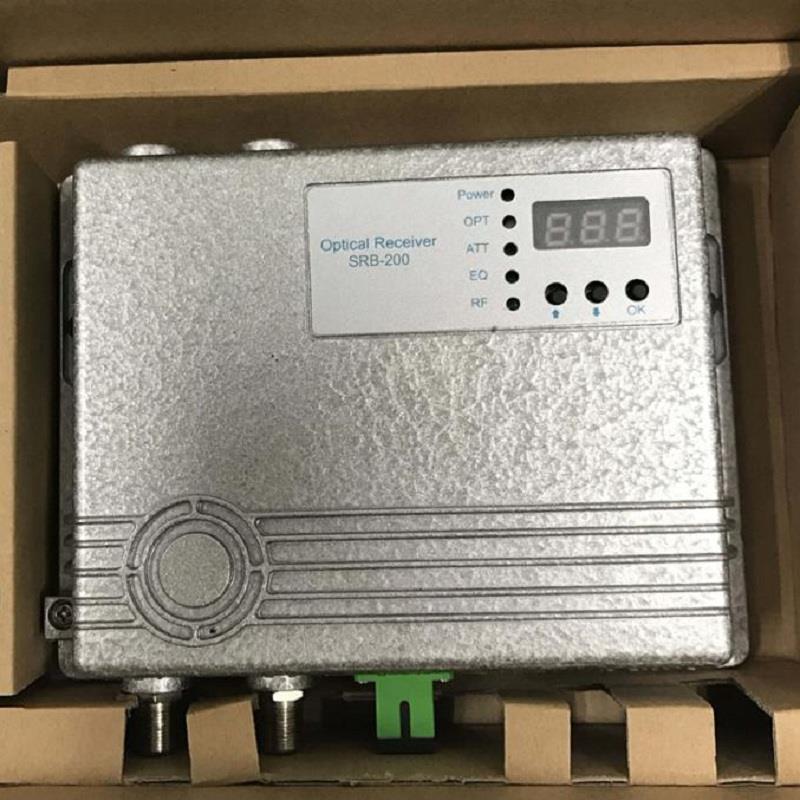

FTTB Optical Receiver

El node òptic SRB-200 està dissenyat per a l'aplicació de la xarxa CATV i FTTH, l'amplada de banda és de fins a 1 G i proporciona un nivell de sortida elevat fins a 110dBuV, amb un rang alt AGC -7 a +3 amb un consum d'energia molt baix. Disposa de gestió de xarxa SNMP per millorar el rendiment i la fiabilitat general de la xarxa.

Característiques

● L'amplada d'ample de banda d'aquest node receptor òptic dbc és 47-1000mhz

● La gestió i control de la xarxa SNMP és la norma internacional de conformitat amb l’HMS

● La gamma AGC és de -7 a +3dBm

● Monitor ATT i EQ, suporten l’ajust ATT i EQ en la gestió de programari

● Adaptador de corrent continu de 12V 90-260V

● 2 interfície de sortida RF

Especificacions del node receptor òptic DBC

Descripció		Unitat	Valor	Condicions / Notes
Especificacions òptiques (ruta cap endavant)
Longitud d’ona		nm	1100~1600
Rang d’entrada d’energia òptica		dBm	-9~+3
Gama òptica AGC		dBm	-7～+3
Responsabilitat		V / mW	0.85/0.9	1310nm / 1550nm
Pèrdua de retorn d’entrada òptica		dB	≥45
Especificacions RF (ruta endavant)
Ample de banda		MHz	47~1000	O 870 MHz （Sense dúplex）
Planejament		dB	≤±0.75
Desnivell nominal		dB	0~1
Nivell de sortida de RF nominal		dBμV	1*108
			2*104	Amb AGC
Pèrdua de retorn		dB	≥14
Impedància		Ω	75
CNR		dB	≥51	59 portador PAL CW, transmissor de 1310nm, 4,0% OMI, fibra òptica de 10 km més Attenuador, -1 dBm de potència òptica, nivell de sortida de 106 dBuV amb equilibri de 8dB.
CSO		dB	≥60
CTB		dB	≥65
Compliment de sobretensions		V/A	4000	Sobrecrement (1.2 / 50us), IEEE62.41 i IEC 1000-4-5
Font d'alimentació
Interval de tensió d’entrada	VAC		90~265		220VAC / 110VAC
Consum energètic	W		GG lt; 6
Paràmetres ambientals
Temperatura de funcionament	℃		-25~60
Temperatura del magatzem	℃		-40~85
Humitat d’emmagatzematge	RH%		≤95
Dimensió
Pes
Interfície d'usuari
Tipus de connector òptic			SC / APC		FC / APC
Connector de sortida RF			De tipus F		Mascle o femella
Endavant Indicador de potència òptica que rep			LED d'un color
