Introducció al producte

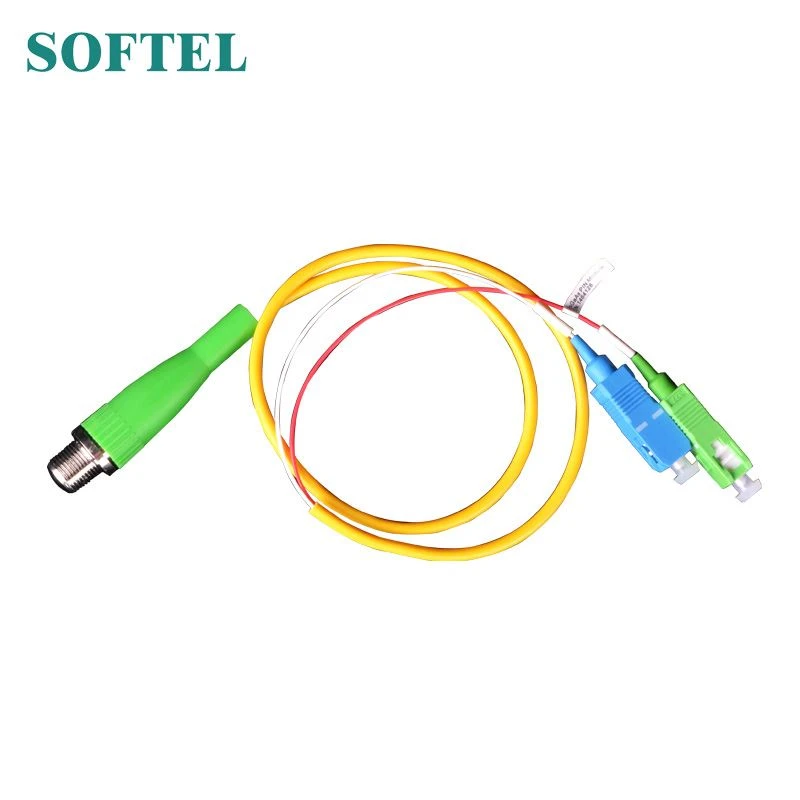

Receptor òptic passiu amb filtre

Passive Optical Receiver with Filter

SR100F-WF, receptor òptic passiu amb filtre, és adequat per al sistema de longitud d'ona triple de fibra única. La longitud d'ona de la CATV és 1550nm.

Aplicació principal

CATV FTTH

Integració de tres xarxes

FTTH PON

Índex tècnic de receptor òptic passiu amb filtre

	Tret	Unitat	Índex	Suplement
Paràmetre òptic	La longitud d'ona de treball CATV	Nm	1540 ~ 1563
	Aïllament de canals	Db	≥ 40	1550nm & 1490nm
	Resposta	A/W	≥ 0,85	1310nm
	Resposta		≥ 0,9	1550nm
	Poder receptiu	Dbm	+ 2 ~-14
	Pèrdua de retorn òptic	Db	≥ 55
	Connector de fibra òptica		SC/APC
Paràmetre RF	Treball ample de banda	Mhz	45 ~ 1050
	Nivell de sortida	dBμV	> 68	TV digital (PIN =-1dBm)
	Pèrdua de retorn	Db	≥ 14	47 ~ 862MHz
	Impedància de sortida	Ω	75
	Número de Port de sortida		1
	RF corbata en		F-female
Característica general	Temp de treball	º C	-20 ~ + 55
	Temp d'emmagatzematge	º C	-40 ~ + 85
	Treball temp relatiu	º C	5 ~ 95

Sèrie SR100

Longitud d'ona d'entrada	Operació CATV	Abonament de dades	Fibra de sortida	Fibra d'entrada
SR100,SR100F	1310nm o 1550nm	1260 ~ 1620nm	-	SC/APC	-
SR100-WF, SR100F-WF	1310, 1490/1550nm	1540 ~ 1563nm	-	SC/APC	-
SR100-WD			1310/1490nm	SC/APC	SC/UPC
