Cinquè node òptic de fibra

El node òptic de fibra òptica té un alt rendiment, menor potència òptica del receptor i un menor cost per als operadors de CATV que ofereixen una solució de xarxa FTTH d’alta qualitat i excel·lent.

Enviar la consulta

Introducció al producte

Cinquè node òptic de fibra

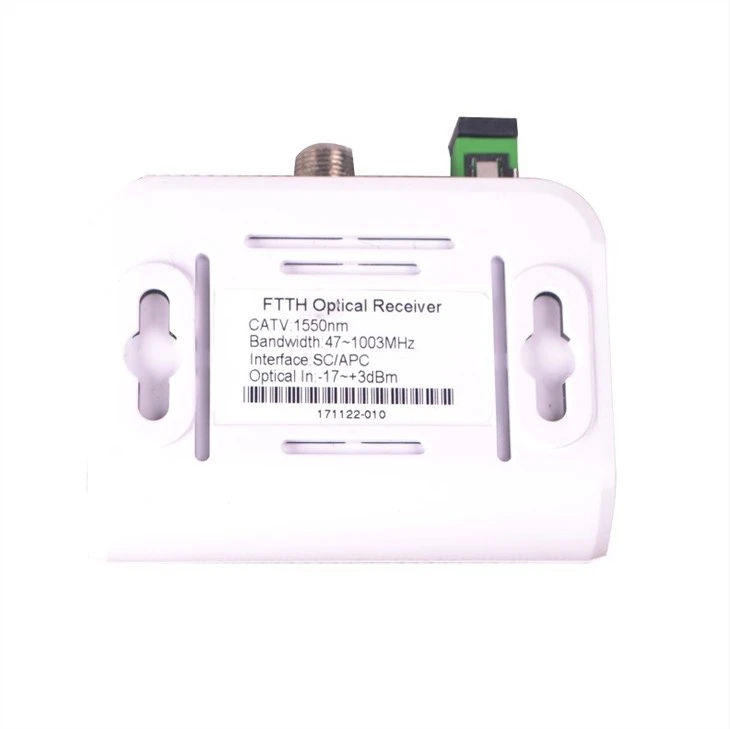

Breu introducció del Ftth Node Optical Node

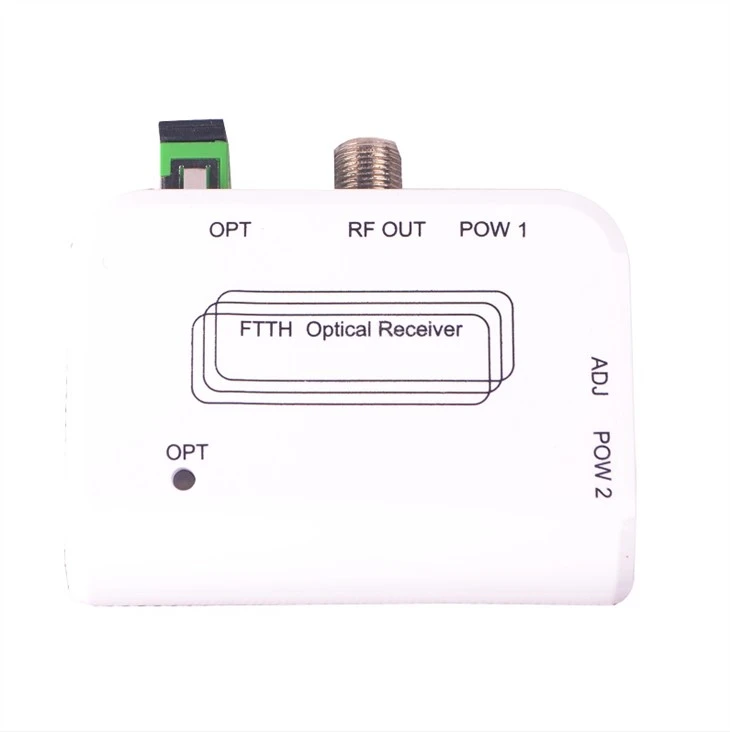

Ftth Fiber Optical Node 2

No	Interfície	Descripció
1	La interfície òptica d'entrada	Connectors SC / FC / APC opcionals
2	RF OUT	Connector RF OUT1 F.
3	RF OUT2 opcional
4	ADJ	Botó AGC, premeu ADJ per obtenir diferents disposicions AGC. Els quatre diferents rangs AGC canviaran circularment i l'indicador OPT brillarà
5	VD5VDC	Port adaptador de corrent
6	OPT	Indicador LED, el color diferent mostra un estat de treball diferent, brillarà quan premeu el botó ADJ, el temps de brillantor mostrarà la disposició de l'AGC quan s'encengui, veure el detall com a funció AGC No3

Especificació

No	Descripció	Valor	Unitat	Condicions / Notes
1	Longitud d’ona	1100～1600	nm	SR201
		1550	nm	SR201F, SR201AF
2	Rang d'entrada de potència òptica	-20～-1	dBm	Recomanem -15 a 0
3	Pèrdua de retorn d’entrada òptica	≥45	dB
4	Ample de banda	47～1003	MHz
5	Planitud	±0.75	dB	47 ～ 1000 MHz, a 25 ℃
6	Pendent	0~1.0	dB	47 ～ 1000 MHz, a 25 ℃
7	Estabilitat de la temperatura	±1.0	dB	Al rang de temes operatius (-25 ~ +65 ℃)
8	Nivell de sortida	78±2	dBuV	Potència òptica d'entrada de -10dBm, per modulació del canal del 4,0%, a la prova de punt 860 MHz, a 25 ℃
9	Impedància	75	Ohm
10	Pèrdua de retorn （47 ～ 1000 MHz）	≥14	dB	A 25 ℃
11	MER	≥34	dB	Potència òptica d'entrada de -12 ~ -0dBm
12	Potència	GG lt; 0,8	W
13	Temperatura de funcionament	-25～65	℃
14	Temperatura del magatzem	-40～70	℃
15	Humitat d'emmagatzematge	≤95	％	Sense condensació
16	Tipus de connector òptic	SC / APC		FC / ST Opcional
17	Interfície d'alimentació	DC5V / 0,5A		Adaptador extern
18	Connector de sortida RF	Connector F.		2 fora opcional
20	Dimensió	74×64×27	mm
21	Pes	0.15	kg

Funció AGC

Descripció	Paràmetre	unitat	Assenyalat
AGC organitza	-12~-2	dBm	Estalvieu quan desconnecteu l'alimentació
Indicador
OPT	Llum de tres colors	N/A	ü Potència òptica< -18dbm,="" indicador=""> ü Potència òptica: -18 ~ 0dBm, indicador verd; ü Potència òptica> 0dBm, indicador taronja;

Preguntes freqüents

1. Quines són les condicions de pagament que admeteu?

Normalment, acceptem T / T, PayPal, Western Union i Alibaba Trade Assurance. Podeu seleccionar les condicions de pagament que us resultin més convenients.

2. Què passa amb el temps de lliurament?

Normalment, si hi ha existències de&# 39, enviem la mercaderia en un termini de 3 a 5 dies hàbils després de confirmar el dipòsit. Si està esgotat, el termini de lliurament depèn.

3. Què tal l’enviament?

Quan el paquet és petit, normalment escollim FedEx, DHL, TNT i UPS, etc., mentre que les mercaderies tenen un pes i un volum elevats, us recomanem que utilitzeu l'enviament aeri o marítim.

4. Com puc fer una comanda?

(1) S'acorda la negociació pel preu i les especificacions del producte.

(2) La factura Proforma s'enviarà per confirmació.

(3) Després de l'acord sobre la factura proforma, el client fa el dipòsit.

(4) La fabricació s’iniciarà tan bon punt el nostre banc confirmi el pagament.

(5) Envieu la mercaderia dins del termini de lliurament acordat.

5. Podeu fer OEM per a nosaltres?

Sí. Si hi ha una quantitat de comanda determinada, podem fer OEM, inclosa la impressió, el logotip i el model personalitzat.

6. Què tal la garantia?

Hi ha 12 mesos per a la garantia.

Tot i que la garantia no es fa responsable dels trencats per violència o actualitzats amb altres marques.
