Cinquè Mini Node

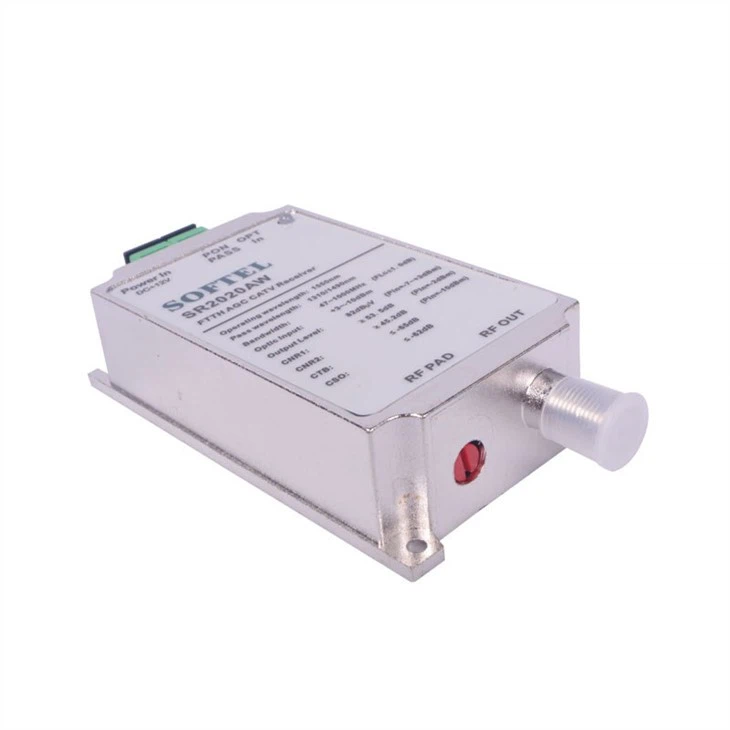

SR2020-AW és el mínim node ft amb integrada WDM. I té petites dimensions per instal·lar-lo més fàcilment.

Enviar la consulta

Descarregar

Introducció al producte

Cinquè mini node Resum

SR2020AW, l'amplada de banda operativa de 47 ~ 1000 MHz, és un receptor òptic de triple reproducció de baix rendiment, de gran rendiment, FTTH CATV, que es pot utilitzar en televisió analògica o televisió digital.

Productes amb tub receptor òptic d'alta sensibilitat i circuit especial de concordança de baix soroll. La recepció a una gran potència òptica es pot ajustar al nivell de PAD, jugant limitant la sortida, de manera que aquest mini node ftth dins d'un gran rang dinàmic de la potència òptica rebuda de d2 dBm ~ -21dBm, té unes característiques excel·lents.

Cinquè mini node Display

Índex tècnic

Rendiment	Índex	Suplement
Funció òptica	CATV Longitud d’ona d’obra	(nm)	1540~1563
	Passar la longitud d’ona	(nm)	1310, 1490
	Aïllament del canal	(dB)	≥40	Ampolla&de 1550nm; 1490nm
	Responsabilitat	(A/W)	≥0.85	1310nm
			≥0.9	1550nm
	Potència de recepció	(dBm)	+2~-18	TV analògica (CNR> 45dB)
			+2~-20	TV digital (MER> 30dB)
	Pèrdua de rendibilitat òptica	(dB)	≥55
	Connector de fibra òptica		SC / APC
Funció RF	Amplada de banda de treball	(MHz)	47~1000
	Planejament	(dB)	≤±0.75	47 ~ 1000MHz
	Nivell de sortida	(dBμV)	GG gt; 78	Pin=-1 ~ -14dBm AGC
	Pèrdua de devolució	(dB)	≥14	47 ~ 862 MHz
	Impedància de sortida	(Ω)	75
	Número de port de sortida		1
	Internació de radiofreqüència		F-Femení
TV analògica Funció d'enllaç	Canal de prova	(CH)	59CH (PAL-D)
	OMI	(%)	3.8
	CNR1	(dB)	53.3	Pin=-2dBm
	CNR2	(dB)	45.3	Pin=-10dBm
	CTB	(dB)	≤-61
	CSO	(dB)	≤-61
Televisió digital Funció d'enllaç	OMI	(%)	4.3
	MER	(dB)	≥36	Pin=-16dBm
			≥30	Pin=-20dBm
	BER	(dB)	GG lt; 1.0E-9	Pin: +2 ~ -21dBm
Característica general	Font d'alimentació	(V)	DC+12V	±1.0V
	Consum d’energia	(W)	≤3	+12VDC, 210mA
	Temp. De treball	(℃)	-20 ~ +55
	Temp. D'emmagatzematge	(℃)	-40 ~ 85
	Treball relatiu temp	(%)	5 ~ 95
	Mida	(mm)	50×88×22
