Node WDM de sortides FFTH 2
Introducció a la producció

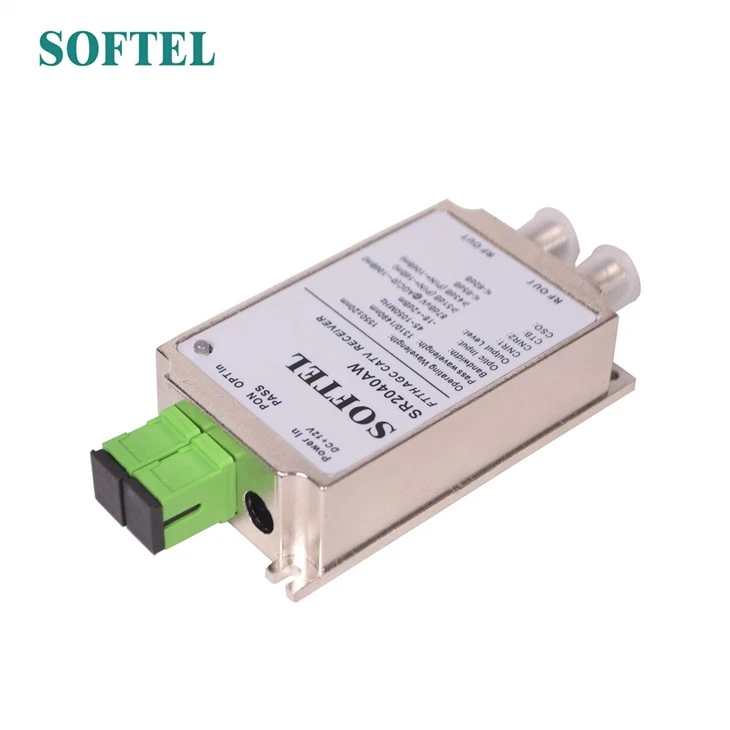

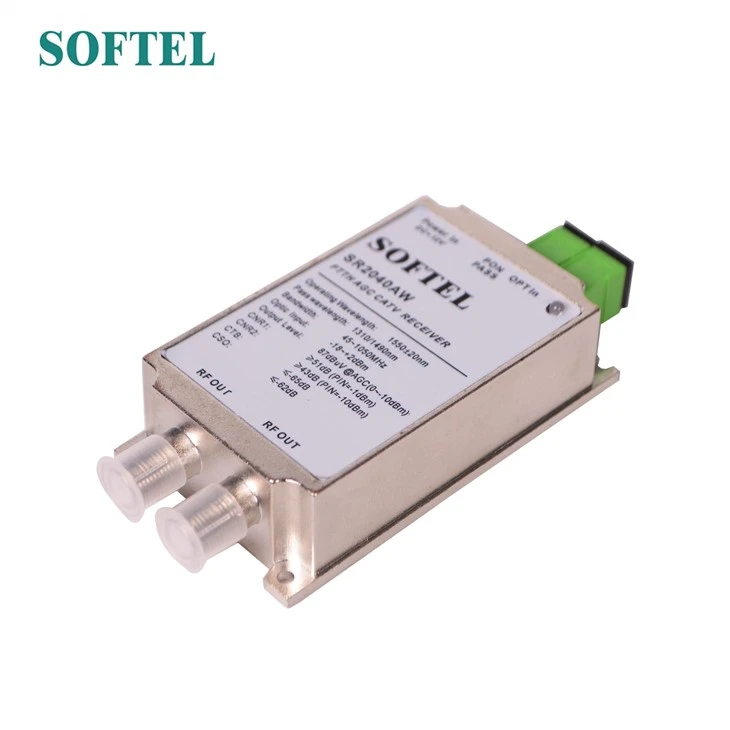

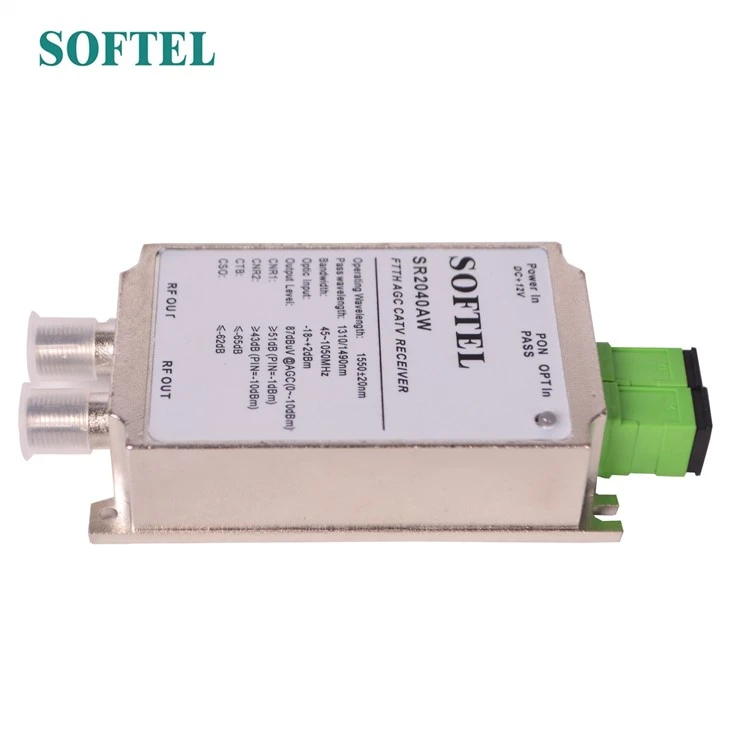

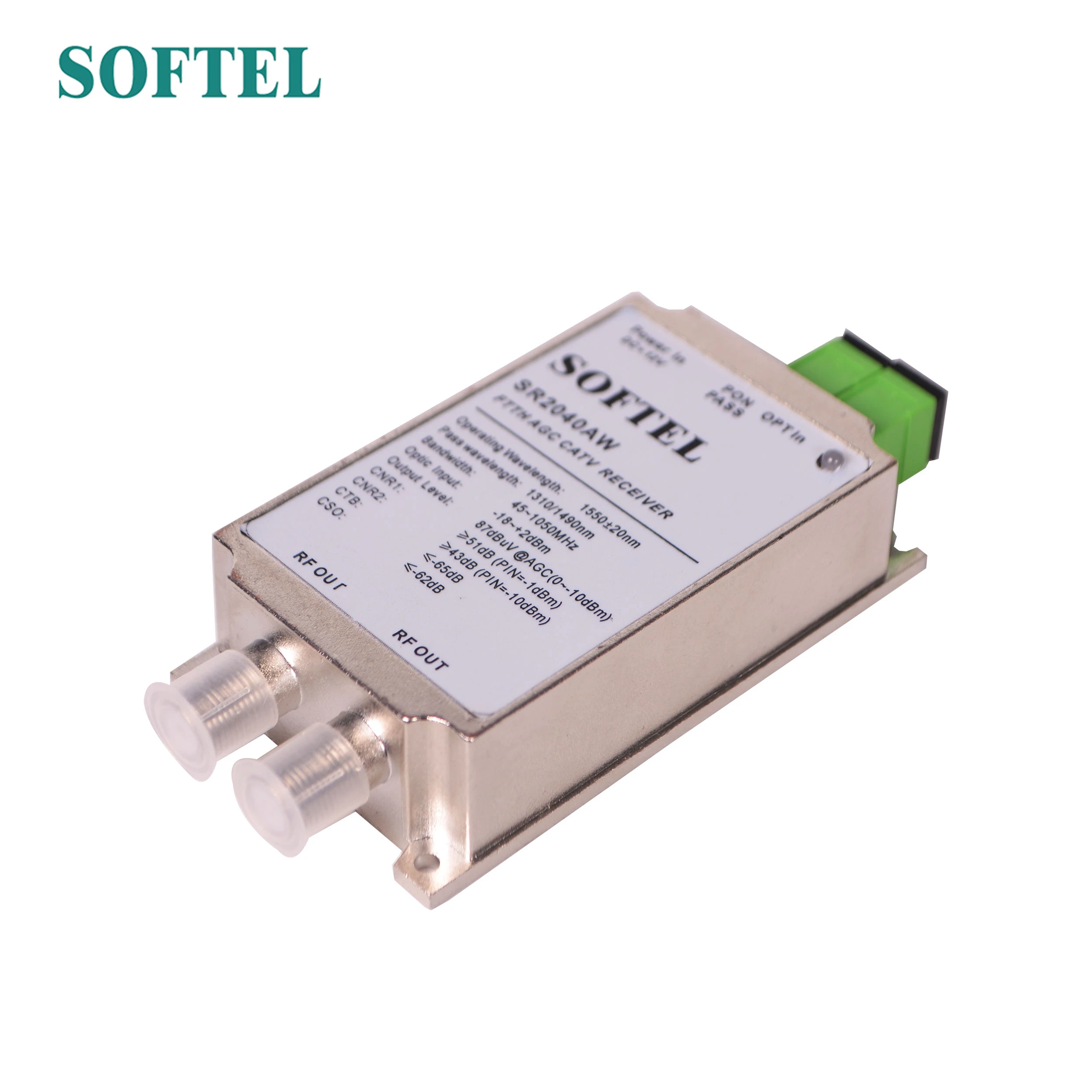

El node FTTH 2 Ouputs AGC WDM (SR2040AW), l'ample de banda operatiu de 47 ~ 1000MHz, és un receptor òptic FTTH CATV de baixa potència, alt rendiment.
SR2040AW dins d'un gran rang dinàmic de la potència òptica rebuda de +2 dBm ~ -18dBm, tenen excel·lents característiques.
Trets
1. Soroll extra-baix
2. Ampli rang de potència òptica de recepció dinàmica: dins de Pin = -16, MER≥36dB
3. GPON aplicable, EPON, compatible amb la tecnologia FTTx PON
4. Redueix considerablement el cost de configuració de la xarxa
5. Dins de l'ample de banda de 47 ~ 1000MHz, tot amb una excel·lent característica de planitud (FL≤±1dB )
6. Estoig metàl·lic, ofereixen protecció per a dispositius sensibles optoelectrònics
7. Alt nivell de sortida, pot ser utilitzat per molts usuaris
8. Baix consum d'energia, alt rendiment, rendiment d'alt cost
Aplicació
1. CATV FTTH
2. Integració de tres xarxes
3. FTTH PON
Especificacions
Actuació | Índex | Suplement | ||
Característica òptica | Longitud d'ona del treball CATV | (nm) | 1540 ~ 1560 | |
Longitud d'ona del pas | (nm) | 1310, 1490 | ||
Aïllament del canal | (dB) | ≥35 | ||
Responsabilitat | (A/N) | ≥0,85 | 1310nm | |
≥0,9 | 1550nm | |||
Potència receptora | (dBm) | +2~-18 | ||
Pèrdua de retorn òptic | (dB) | ≥55 | ||
Connector de fibra òptica | SC/APC | |||
RF
Tret | Amplada de banda de treball | (MHz) | 47 ~ 1000 | |
Planitud | (dB) | ≤±1 | 47 ~ 1000MHz | |
Nivell de sortida(POrt1&2) | (dBμV) | 87±2 | Pin=+0~-10dBm AGC | |
Pèrdua de retorn | (dB) | ≥14 | 47 ~ 862MHz | |
Impedància de sortida | (Ω) | 75 | ||
Número de port de sortida | 2 | |||
Lligadura de RF | F-Dona | |||
Televisió analògica Característica de l'enllaç | Canal de prova | (CH) | 59CH(PAL-D) | |
OMI | (%) | 3.8 | ||
CNR1 | (dB) | 53.3 | Pin=-2dBm | |
CNR2 | (dB) | 45.3 | Pin=-10dBm | |
CTB | (dB) | ≤-61 | ||
CSO | (dB) | ≤-61 | ||
Funció d'enllaç de TV digital | OMI | (%) | 4.3 | |
MER |
(dB) | ≥36 | Pin=-16dBm | |
≥30 | Pin=-20dBm | |||
BER | (dB) | <> | Pin:+2~-21dBm | |
Característica general | Alimentació | (V) | DC+12V | ±1.0V |
Consum d'energia | (W) | ≤3 | +12VDC, 180mA | |
Temp de treball | (°C) | -25~ +65 | ||
Temp d'emmagatzematge | (°C) | -40 ~ 70 | ||
Temp relativa del treball | (%) | 5 - 95 | ||
Mida |
(mm) | 50×88×22 | ||
Embalatge i enviament
