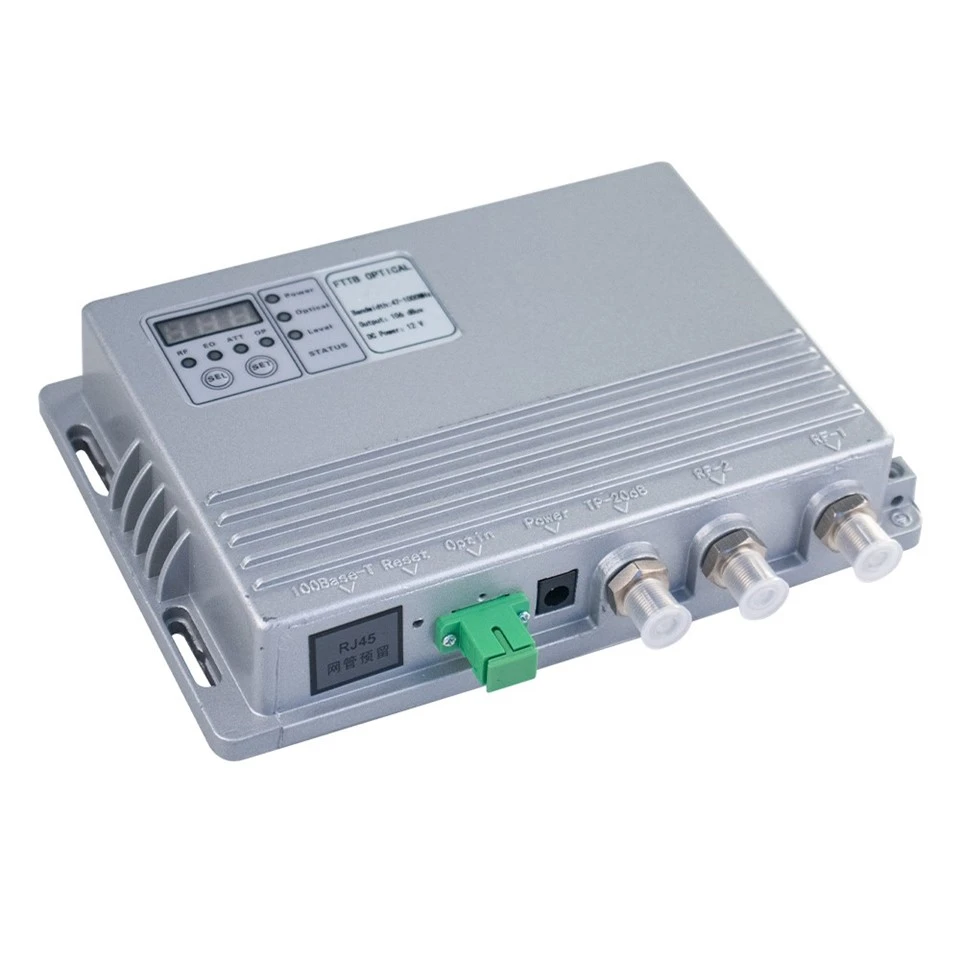

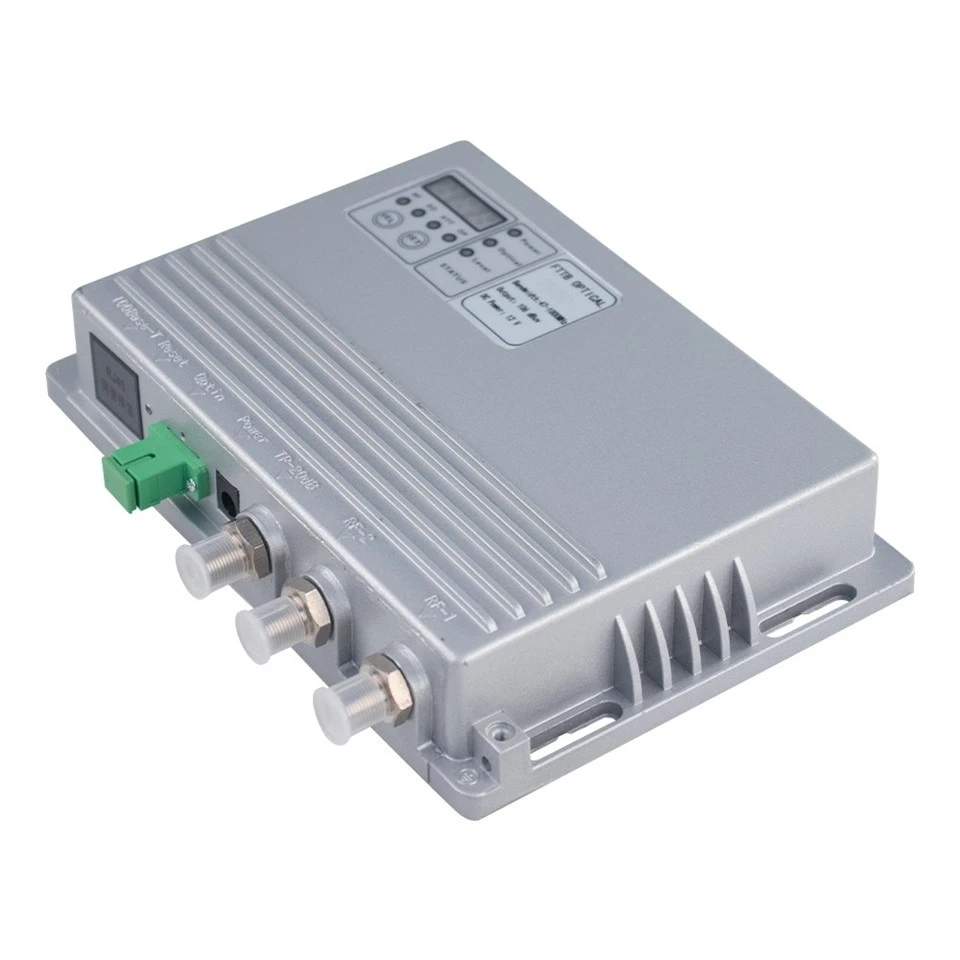

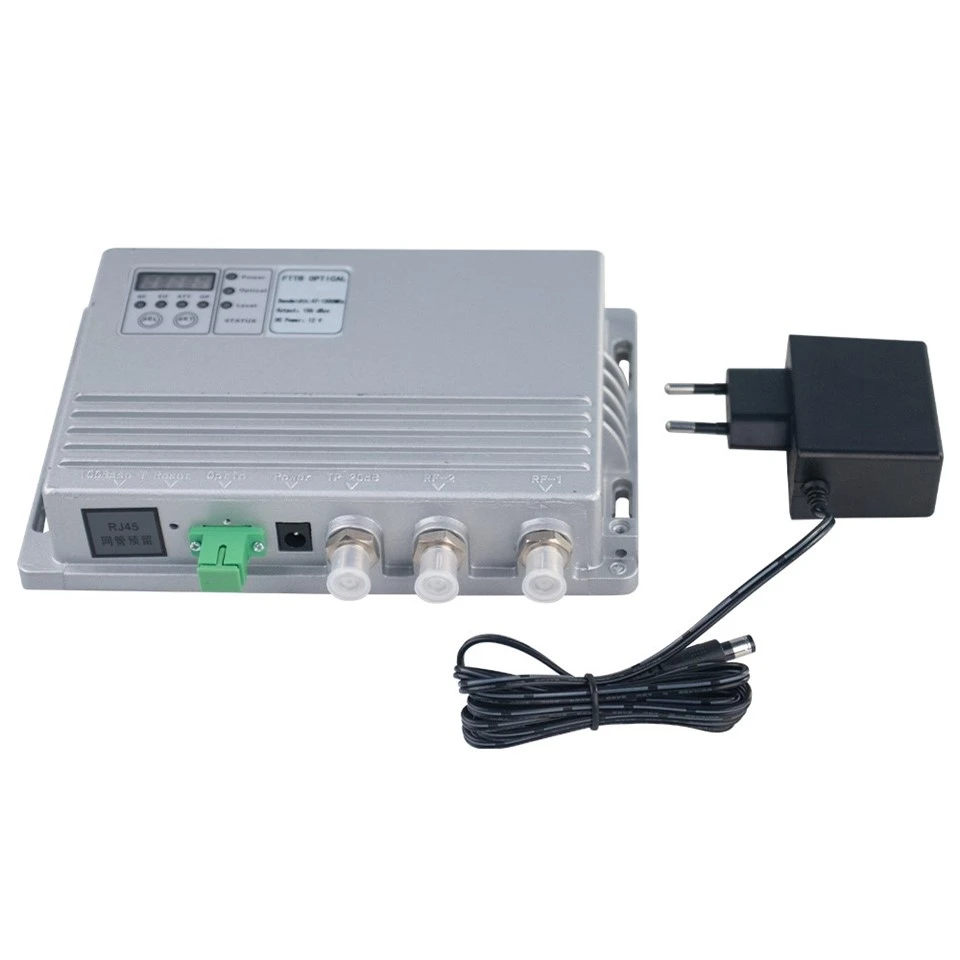

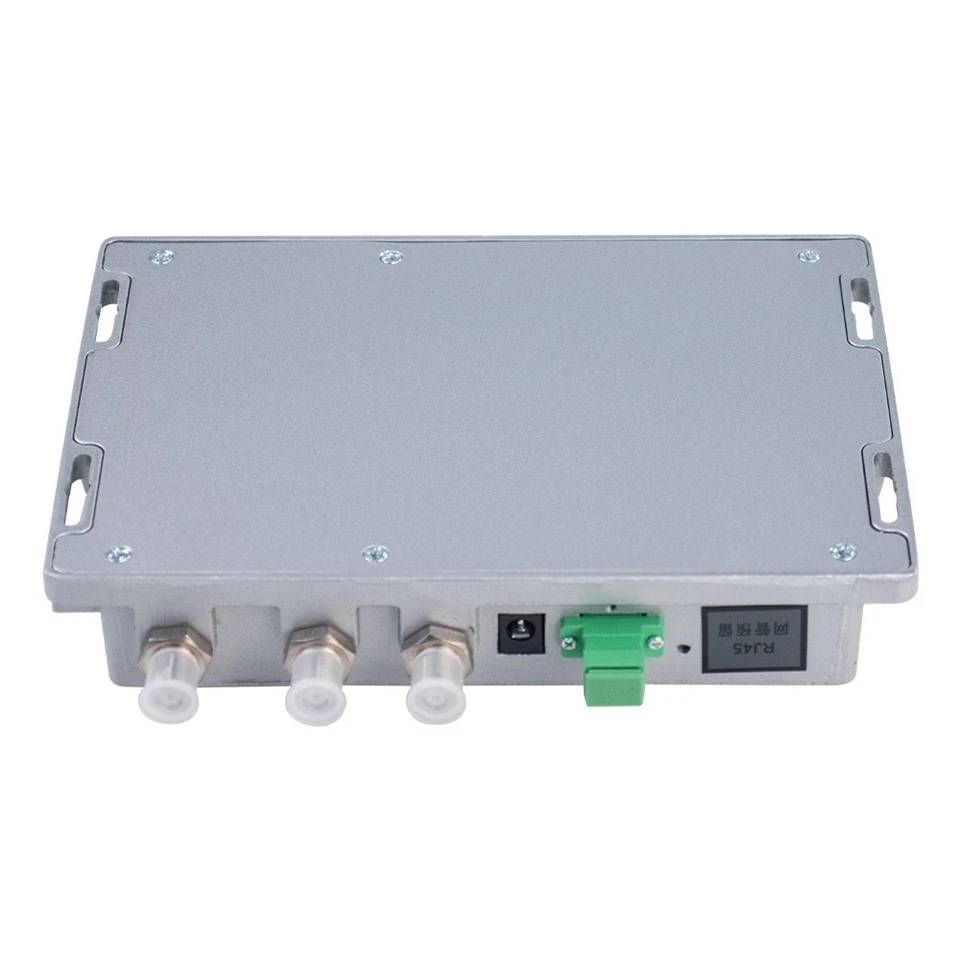

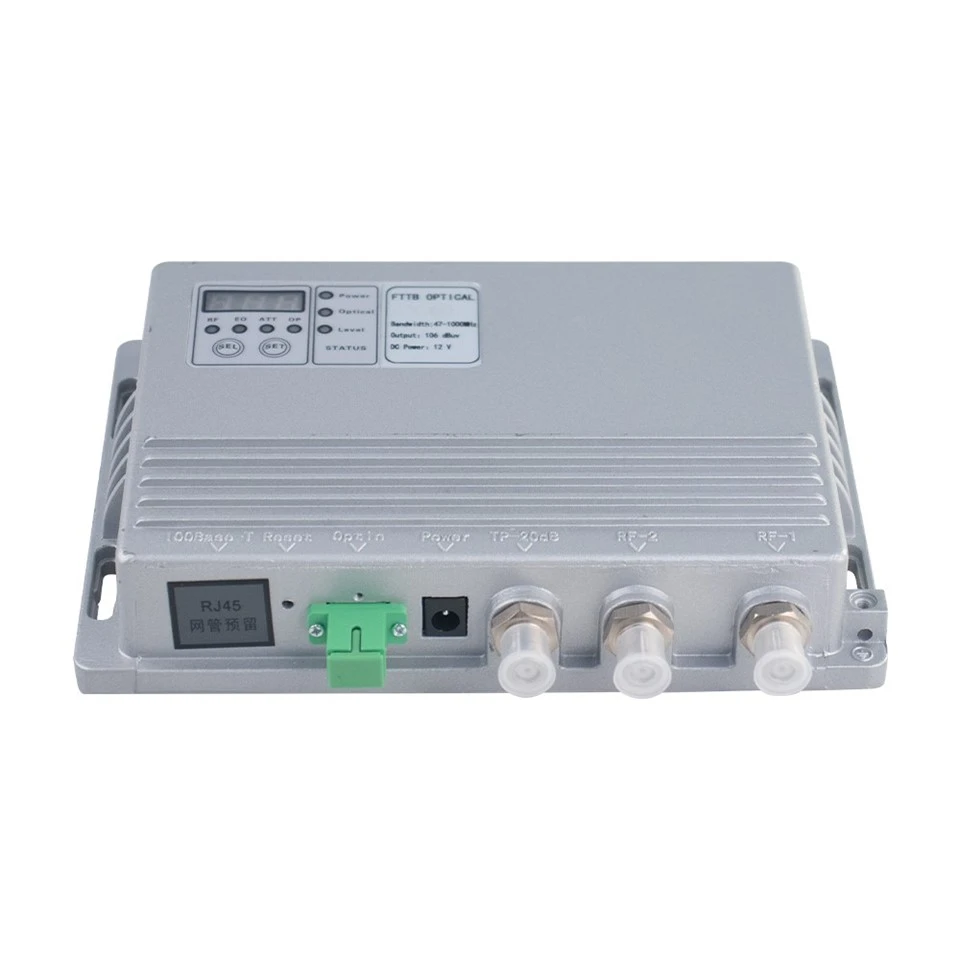

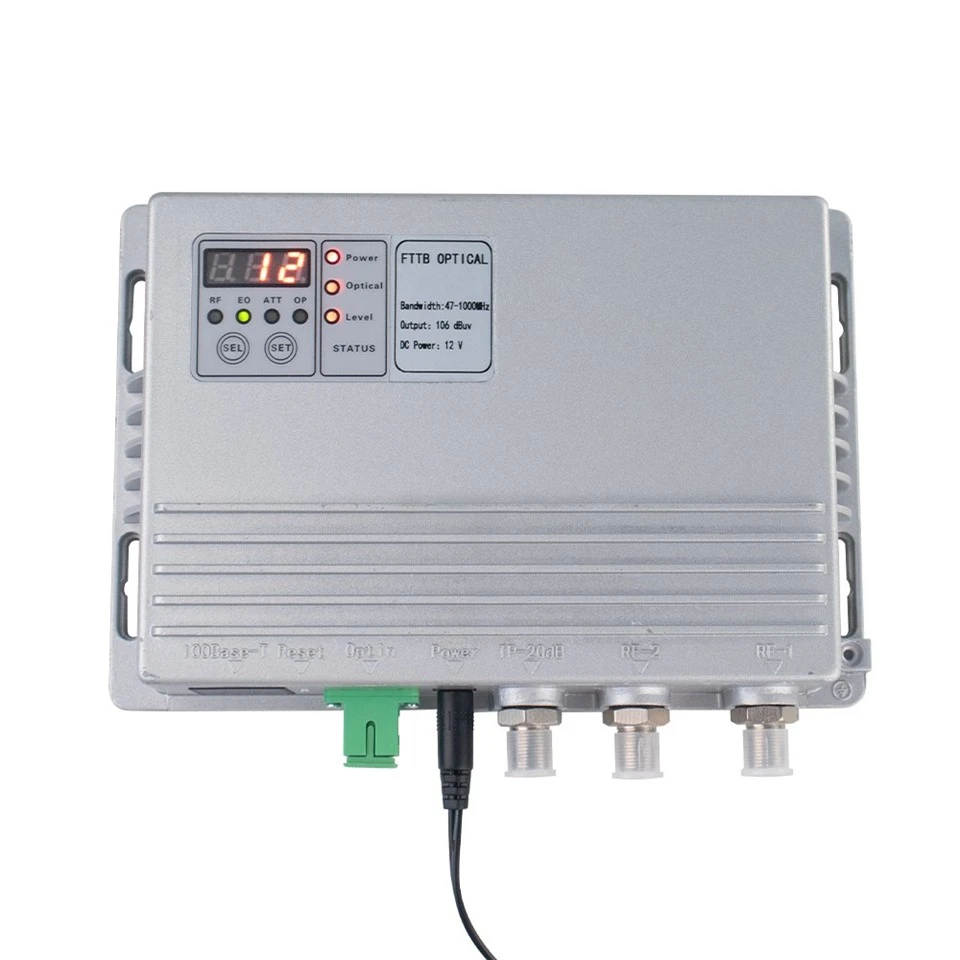

Receptor òptic FTTB

Nº de sèrie

Article

Paràmetres tècnics

Observacions

1

Longitud d'ona rebuda

1290-1600 nm

2

Pèrdua de reflexió òptica d’entrada

>45db

3

Responsivitat actual

0. 85a/w (valor representatiu 1310nm)

4

Gamma de potència òptica rebuda

+3 dbm --9 dbm

5

nivell de sortida

106dBμV ± 1dB

+2 dbm - -6 dbm recepta

6

Tipus de fibra

Mode únic (9/125nm)

7

Tipus de connector de fibra òptica

FC/APC o SC/APC

8

Corrent d'entrada de soroll equivalent

Menys o igual a 8Pa√Hz

Sj/t 10663-1995 núm. 4.21

9

Ample de banda de freqüència

87-1002 mhz

10

Flatnitat de la banda de RF

± 1dB

11

Pèrdua de reflexió de RF

Més gran o igual a 16dB (45-1000 mHz)

12

Mètriques d’enllaç del sistema

C/n superior o igual a 46dB

nota

C/ctb superior o igual a 62dB

C/CSO superior o igual a 62dB

13

Nivell del port de prova

-20 db

En relació amb la sortida principal

14

Roba els rangs d’ajust

0 ~ 20DB (progrés d'1 dB)

(de productes) Deixeu la fàbrica 0 db

15

Gamma d'ajustaments d'inclinació

0 ~ 14dB (progrés d'1 dB)

(de productes) Deixeu la fàbrica 0 db

16

Connexió de sortida de RF

Connector F

17

Tensió d’alimentació d’alimentació per a CA

Dc +12 a/1a

18

Dissipació màxima de potència

Menys o igual a 10W

Nota: En les condicions de pèrdua d’enllaç especificades, configureu 59 senyals de canal de televisió analògics PAL-D dins del rang de freqüències de 550MHz i transmeten senyals de modulació digital dins dels 550 MHz a 862 rang de freqüència MHz. El nivell del senyal de modulació digital (dins d’una amplada de banda de 8 MHz) és de 10dB inferior al nivell del portador del senyal analògic. Quan la potència òptica d’entrada del receptor òptic és -6 dBm, mesura C/CTB, C/CSO i C/N. El nivell de sortida RF nominal es troba al punt de freqüència 862 MHz, amb la sortida real de 10dB inferior.
