Node de passice òptic XGS-PON FTTH CATV
Node passiu SRXG-100WD FTTH CATV

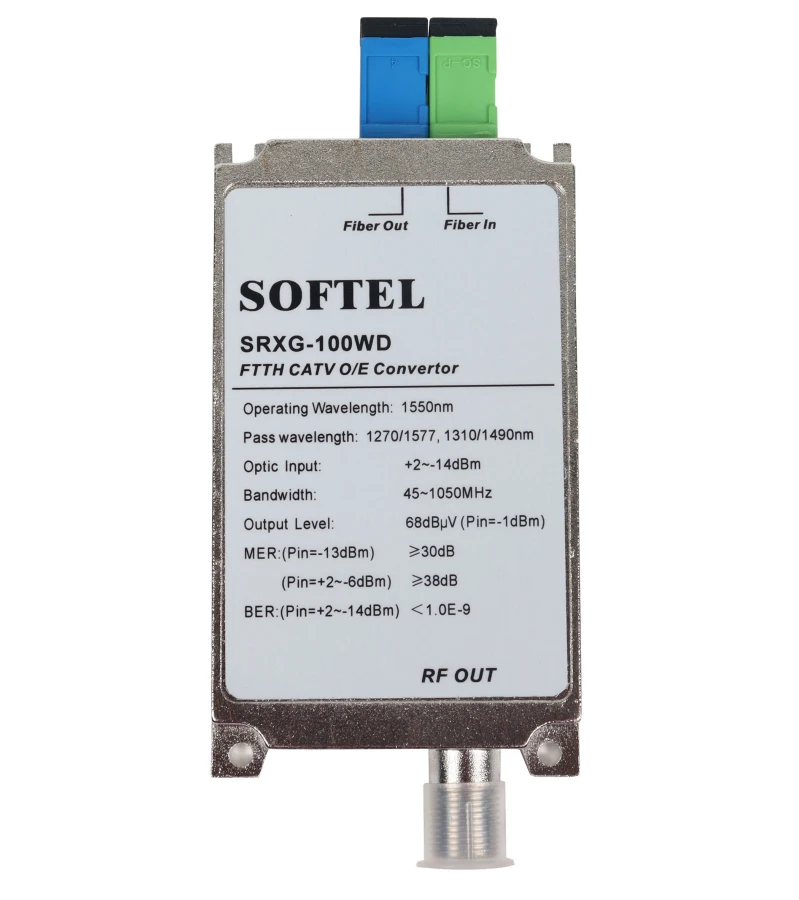

1.0 Breu introducció deNode passiu SRXG-100WD FTTH CATV
El convertidor CATV SRXG-100WD és per a televisió digital, fibra a la llar. Aquesta màquina adopta el tub receptor òptic d'alta sensibilitat, sense font d'alimentació, sense consum d'energia. Quan el nivell de sortida d'energia òptica d'entrada Pin = -1dBm, Vo = 68dBuV, integració d'aplicacions econòmiques i flexibles, aplicació de fibra a la xarxa domèstica. És CWDM incorporat, adequat per a sistema de triple longitud d'ona d'una sola fibra, CATV operant Longitud d'ona 1550nm, longitud d'ona de pas 1270/1577nm i 1310/1490nm, pot connectar convenientment l'ONU d'EPON, GPON, XG -PON.
2.0 Característica del producte deNode passiu SRXG-100WD FTTH CATV
1. No es requereix potència
2. Amplada de banda de treball 45 ~ 1050MHz

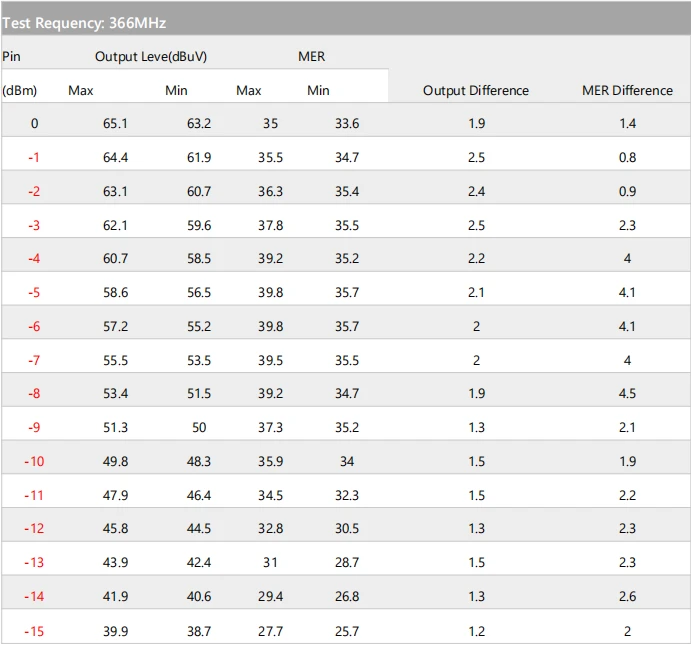

3.0Dades de prova deNode passiu SRXG-100WD FTTH CATV
4.0 Índex tècnic deNode passiu SRXG-100WD FTTH CATV
Elements | Característica òptica | Unitat | Índex | Suplement |
| Característica òptica | Longitud d'ona del treball CATV | (nm) | 1540 ~ 1560 | |
Longitud d'ona del pas | (nm) | 1270/1577 | ||
Aïllament del canal | (dB) | ≥40 | 1550nm&1490nm | |
Potència receptora | (dBm) | +1 ~-15 | ||
Pèrdua de retorn òptic | (dB) | ≥55 | ||
| Connector de fibra òptica | SC/APC | Aportació | ||
Característica RF | Amplada de banda de treball | (MHz) | 45 ~ 1050MHz | |
Nivell de sortida | (dBμV) | 61.9 - 64.4 | Tv digital (Pin=-1dBm) | |
Pèrdua de retorn | (dB) | ≥14 | 47 ~ 862MHz | |
Impedància de sortida | (Ω) | 75 | ||
| Número de port de sortida | 1 | |||
| Lligadura de RF | F-Dona | |||
Menjador de televisió digital | OMI | (%) | 4.3 | |
MER | (dB) | 34.7 - 35.5 | Pin=-1dBM | |
| 28.7 - 31 | Pin=-13dBm | |||
| BER | <> | Passa:+1~-15dBm | ||
Característica general | Temporal de treball | (°C) | -20~+55 | |
Temp d'emmagatzematge | (°C) | -40~ 85 | ||
Temp relativa del treball | (%) | 5 ~ 95 |
5.0 Sèrie de productes deNode passiu SRXG-100WD FTTH CATV
| Model | Longitud d'ona de l' | Catv en funcionament | Passi de dades | Fibra de sortida | Fibra d'entrada |
| SRXG-100WD | 1270, 1577, 1310, 1490, 1550nm | 1540 ~ 1560nm | 1270/1577nm 1310/1490nm | SC/UPC O SC/APC | SC/APC |
6.0 Nota de Node passiu SRXG-100WD FTTH CATV
1. Quan s'utilitza el connector RF, i la interfície d'entrada RF s'ha d'estrènyer a STB. En cas contrari, el sòl és dolent i causarà segments d'alta freqüència Digital TV senyals de la degradació DE MER.
2. Mantingueu el connector òptic net, l'enllaç incorrecte causarà un nivell de sortida de RF massa baix.
