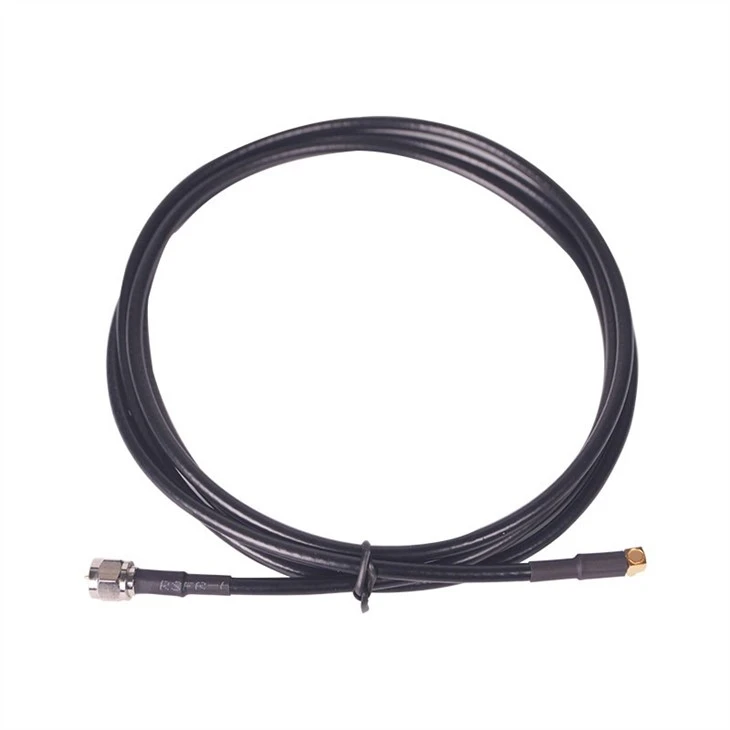

Mini RG59-1

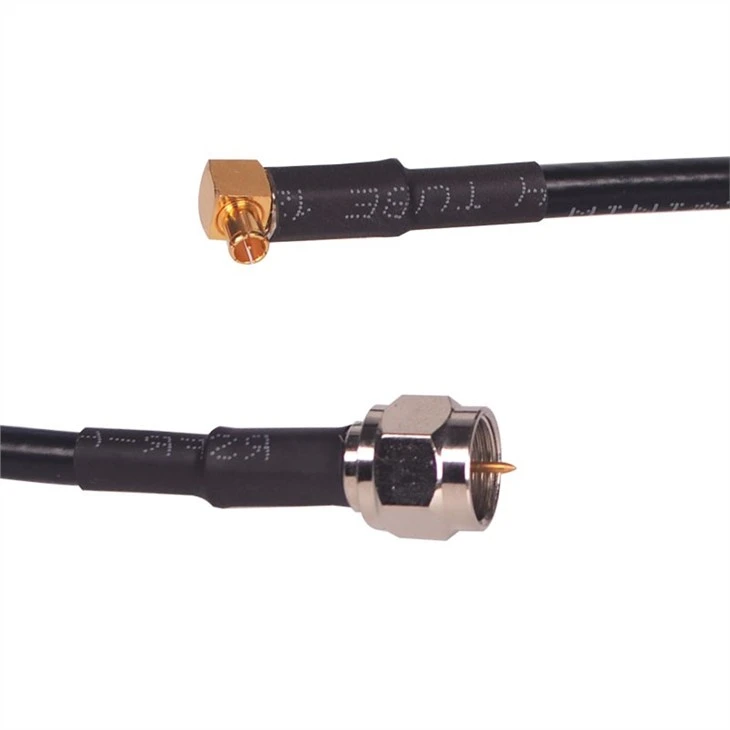

Mini RG59-6

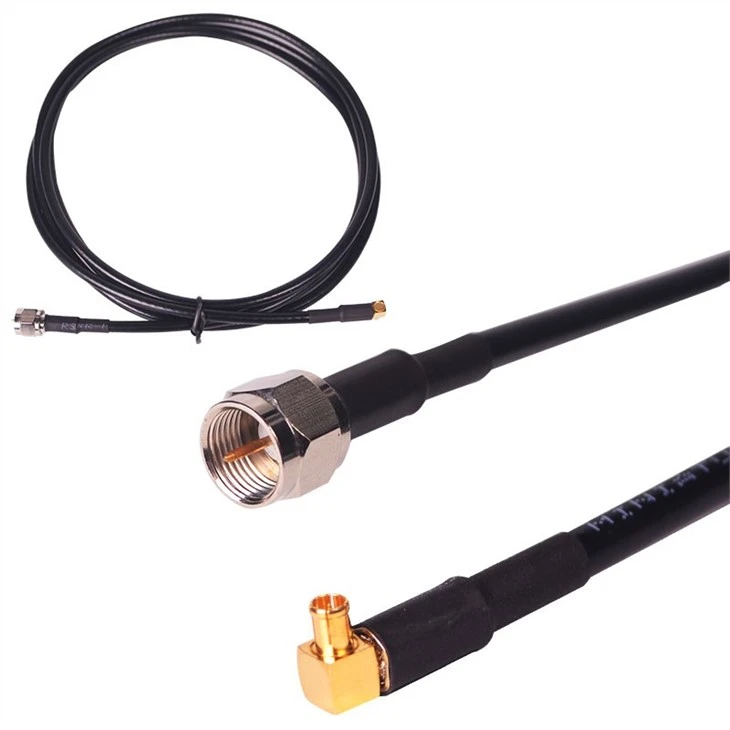

Mini RG59-3

Cable coaxial RG 59

Cable coaxial SOFTEL RG 59

Enviar la consulta

Introducció al producte

Cable coaxial RG 59

Visualització del producte

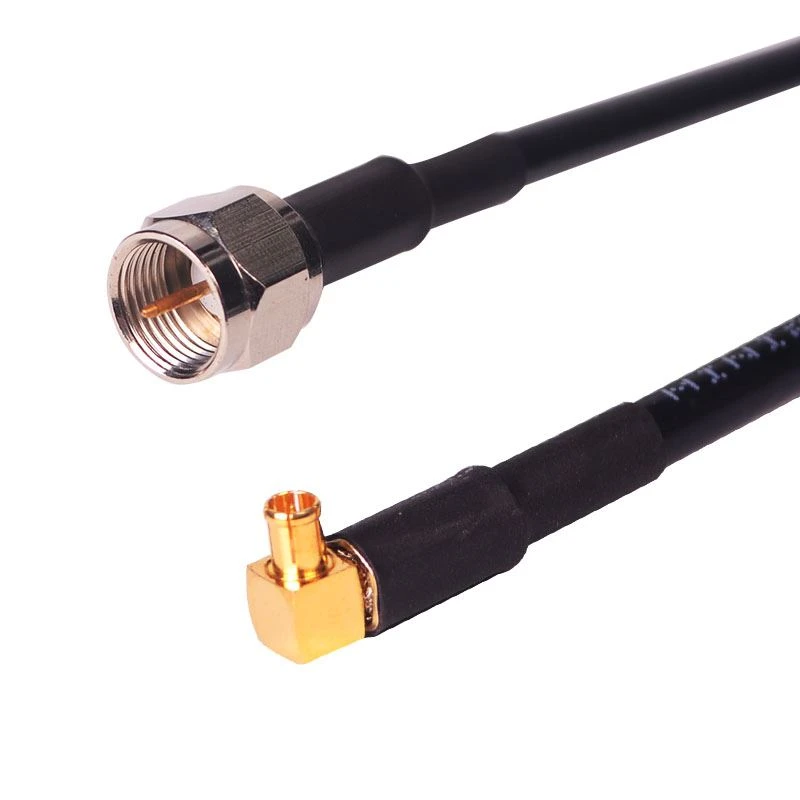

RG 59 coaxial cable

Aquest cable coaxial RG 59 s'utilitza principalment per a la distribució i accés d'equips de comunicació electrònica, unitat transmissor de RF del sistema de comunicació, cablejat d'edificis i CATV; les característiques més cridaneres són la banda ampla i l'alta velocitat; actualment, també molt utilitzat en el camp de la transmissió multimèdia;

Aplicació

1. Sistema de xarxa LAN

2. Sistema de distribució de xarxes informàtiques

3. Equips de prova i sistema catv

Especificació

Construcció		Material	Diàmetre (mm)
Conductor interior		Coure nu	0.58
Dielèctric		Escuma PE	2.59
Primer Escut		Làmina d'Al/Pet/Al unida	2.69
Segon Escut		Trena de filferro de coure estanyat al 95 per cent	3.33
Tercer Escut		Al/Pet/Al Foil	3.43
Quart Escut		Trena de filferro de coure estanyat al 95 per cent	4.06
Jaqueta		PVC-Retardant de flama	4.70
Característiques elèctriques
Capacitat (pF/m)			53±2
Impedància (Ω)			75±3
Velocitat de propagació (percentatge)			83
Pèrdua de retorn (dB) 5-3000Mhz			Major o igual a 20
Resistència DC del conductor (Ω/Km)			66.0
Mini radi de curvatura (mm)			19.1
Rendiment de blindatge			CLASSE A plus plus
Interval de temperatura de funcionament (graus)			-40 a 85
Atenuació (20grau)
Freqüència (Mhz)	Atenuació màxima (dB/100 peus)		Atenuació màxima (dB/100m)
5	0.96		3.15
55	2.73		8.96
100	3.68		12.07
211	5.04		16.54
250	5.48		17.98
270	5.70		18.70
300	6.01		19.72
330	6.31		20.70
350	6.51		21.36
400	6.98		22.90
450	7.37		24.18
500	7.86		25.79
550	8.27		27.13
600	8.66		28.41
750	9.75		31.99
870	10.53		34.55
1000	11.34		37.20
1450	13.66		44.82
1750	15.00		49.21
2150	16.63		54.56
2250	16.96		55.64
2500	17.93		58.83
3000	19.61		64.34
