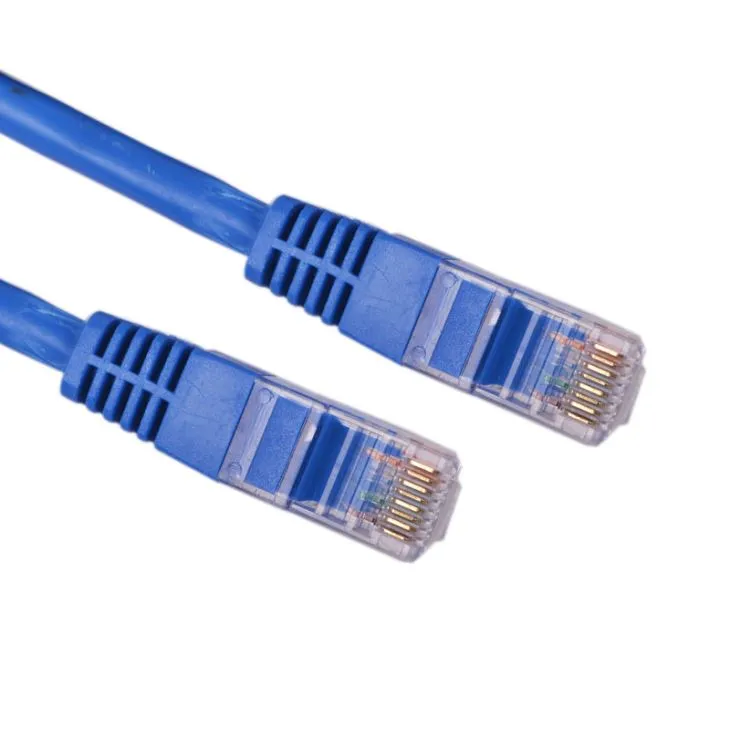

Cat5e UTP LAN cable
Cat5e UTP LAN cable
Aplicació
Cat5e UTP cable LAN és àmpliament utilitzat per a la construcció de cablejat de xarxa i mitjans de transmissió, com àudio, VEDIO, comunicació digital, etcètera.
Especificacions del cable Cat5e UTP LAN
| Tipus de cable U/UTP 4Pairs categoria 5E | |||||
Categoria | U/UTP CAT5E-4P-PVC | ||||
Estàndard | ISO/IEC11801 、 TIA-568-C. 2, IARDES/T1019 | ||||
Dimensió de cartró | 35 * 35 * 20CM | ||||
Cable d'embalatge | Safata de fusta & cartró | ||||
Construcció | |||||
Director | Coure sòlid-nu |
Colors d'aïllament | Blau, blanc/blau | RIP Cord | Sí |
Director dia. | 0,50 mm ± 0.005 | Taronja, blanc/taronja | Jaqueta | Pvc | |
Aïllament | Hdpe | Verd, blanc/verd | Jaqueta Colors | Gris | |
Aïllament dia. | 0.88 mm ± 0,03 | Marró, blanc/marró | Jaqueta de dia. | 5,0 mm ± 0.4 mm | |
Filferro de drenatge | NO | RIP-Cord | Sí | Gruix mitjà | 0,55 ± 0,05 mm |
Característiques elèctriques | |||||
Freqüència (MHz) | ATT (≤ dB/100m) | SEGÜENT (≥ dB) | ELFEXT (≥ dB) | RL (≥ dB) | PD següent (≥ dB) |
1 | 2,0 | 65,3 | 63,8 | 20,0 | 62,3 |
4 | 4,1 | 56,3 | 51,7 | 23,0 | 53,3 |
8 | 5,8 | 51,8 | 45,7 | 24,5 | 48,8 |
10 | 6,5 | 50,3 | 43,8 | 25,0 | 47,3 |
16 | 8,2 | 47,3 | 39,7 | 25,0 | 44,3 |
20 | 9,3 | 45,8 | 37,7 | 25,0 | 42,8 |
25 | 10,4 | 44,3 | 35,8 | 24,3 | 41,3 |
31,25 | 11,7 | 42,9 | 33,9 | 23,6 | 39,9 |
62,5 | 17,0 | 38,4 | 27,8 | 21,5 | 35,4 |
100 | 22,0 | 35,3 | 23,8 | 20,1 | 32,3 |
Impedància (1-100MHz) | 100 ± 15 Ohm | Resistència conductor DC (Ω/100m) màx | 9,5 | ||
Retard de Shew ns/100m (1-100MHz) | ≤ 45 | Desequilibri de resistència DC (%) Màxim | 5,0 | ||
Capacitància (nF/100m) màx | 5,6 | NVP | 69% | ||
