IP To ISDB T Modulator
IP To ISDB T Modulator

Modulador IP a ISDB T

És el nostre últim dispositiu de modulació Mux. Amb 6 canals de multiplexació i 6 canals de modulació (ISDB-Tb), admet la màxima entrada de 192 IP a través dels ports GE i 6 sortidors no adjacents (50MHz ~ 960MHz) a través de la interfície de sortida RF.

Enviar la consulta

Introducció al producte

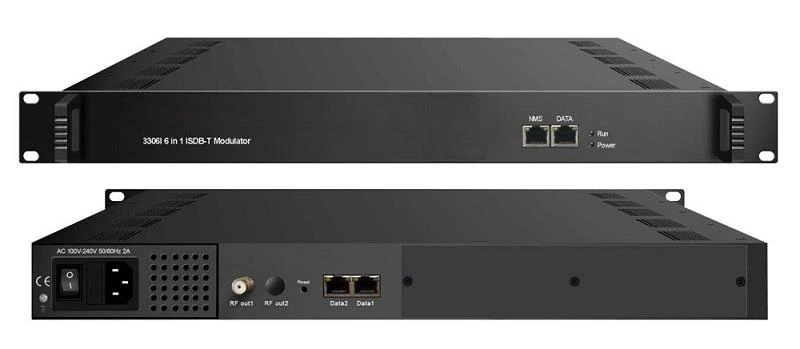

El modulador IP a ISDB T de SFT3306I és el nostre últim dispositiu de modulació Mux. Amb 6 canals de multiplexació i 6 canals de modulació (ISDB-Tb), admet la màxima entrada de 192 IP a través dels ports GE i 6 sortidors no adjacents (50MHz ~ 960MHz) a través de la interfície de sortida RF. Aquest modulador T d’IP a ISDB és molt adaptable al sistema de difusió DTV de nova generació.

Característica

2 entrada GE, Data 1 i Data 2

Admet fins a 192 entrades IP sobre UDP / RTP, unicast i multicast, IGMP v2 \ v3

840Mbps màxim per a cada entrada GE

Suporta un ajust exacte de PCR

Admet el filtratge, remenatge i edició PSI / SI de CA PID

Admet fins a 180 remuntaments per canal per canal

Suport 6 TS multiplexats sobre sortida UDP / RTP / RTSP

6 sortides de vehicles no adjacents, compatibles amb ISDB-Tb (ARIB STD-B31)

Suport a la gestió de xarxes basada en web

Especificacions

Entrada	Entrada IP 32 × 6, port Ethernet 1000M
Protocol de transport	TS sobre UDP / RTP, unicast i multicast, IGMP V2 / V3
Taxa de transmissió	840Mbps màxim per a cada entrada GE
Mux	Canal d’entrada	192
	Canal de sortida	6
	PID màxim	180 per canal
	Funcions	Remapping PID (automàtic / manualment opcional)
		Ajust de precisió per PCR
		Es genera automàticament la taula PSI / SI
Modulació Paràmetres	Estàndard	ARIB STD-B31
	Ample de banda	6M
	constel · lació	QPSK, 16QAM, 64QAM
	Interval de guàrdia	1/32, 1/16, 1/8, 1/4
	Mode de transmissió	2K, 4K, 8K
	Taxa de codi	1/2, 2/3, 3/4, 5/6, 7/8
	MER	≥40dB
	Freqüència de radiofreqüència	50 ~ 960MHz, pas 1KHz
	Nivell de sortida RF	-20dBm ~ + 10dBm (87 ~ 117dbµV), pas de 0,1dB
Sortida RF	Interfície	1 port de sortida mecanografiat per a 6 operadors, impedància de 75Ω
Sortida RF	ACLR	-50 dBc
Sortida TS	6 sortida IP a UDP / RTP / RTSP, unicast / multicast, ports Ethernet de 1000 M
Sistema	És compatible amb el programari de gestió de xarxa (NMS)
General	Dimensió	420mm × 440mm × 44.5mm (WxLxH)
	Pes	3kg
	Temperatura	0 ~ 45 ℃ (funcionament), -20 ~ 80 ℃ (emmagatzematge)
	Font d'alimentació	CA 100V ± 10%, 50 / 60Hz o CA 220V ± 10%, 50 / 60Hz
	Consum	15.4W
