Modulador àgil Catv 16

El modulador àgil catv 16 és un xassís muntat en bastidor 4RU que permet instal·lar fins a 16 peces de moduladors àgils de freqüència filtrats SAW d'alta qualitat que cobreixen 860 MHz.

Enviar la consulta

Introducció al producte

Modulador àgil catv 16

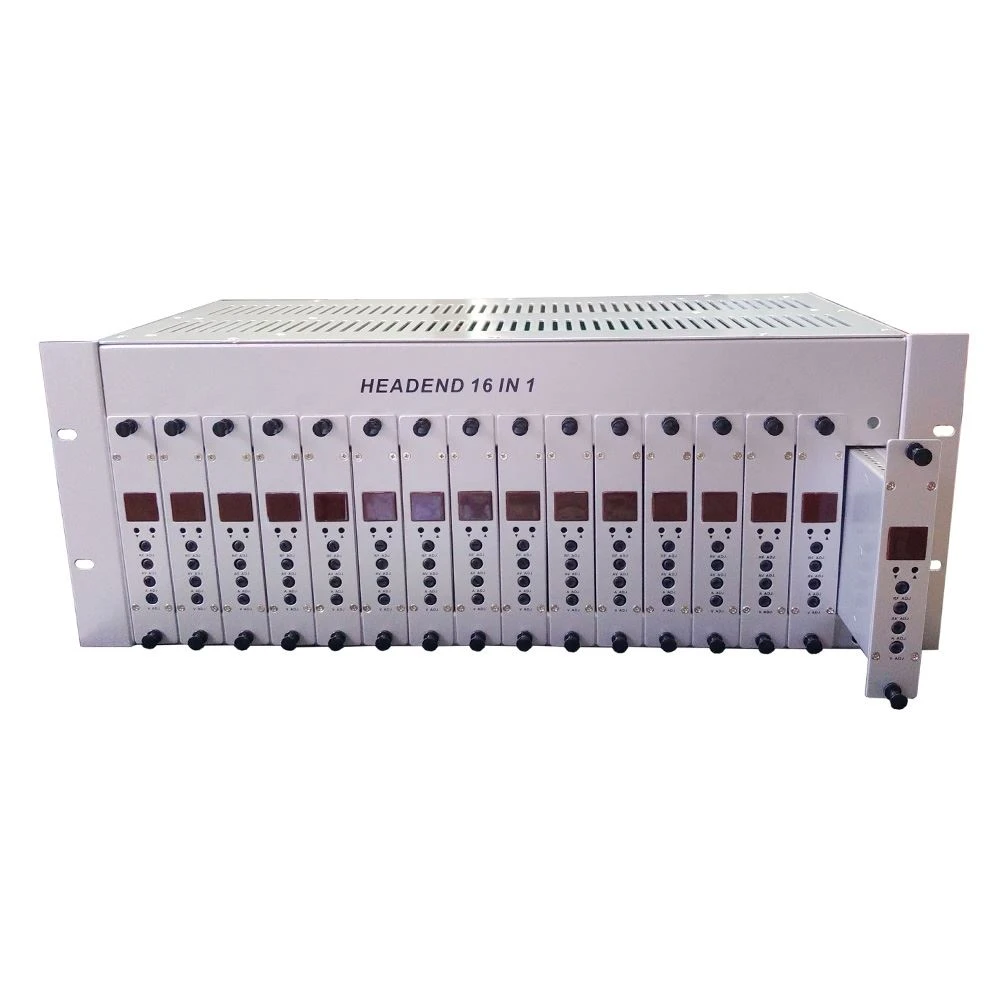

El modulador àgil catv 16 és un xassís muntat en bastidor 4RU que permet instal·lar fins a 16 peces de moduladors àgils de freqüència filtrats SAW d'alta qualitat que cobreixen 860 MHz. El combinador actiu integrat elimina els problemes innecessaris de connexió i el cablejat i garanteix un alt nivell de sortida. El baix soroll fora de banda el fa ideal en capçalera de canal adjacent.

CARACTERÍSTIQUES del modulador àgil catv 16

1. L’agilitat de freqüència completa permet la creació ràpida d’alineacions de canals

2. Cada canal és completament independent. La configuració del canal és flexible

3. Dos ventiladors de refrigeració per dissipar la calor prolonguen la vida útil

4. La memòria no volàtil garanteix que la programació del canal es mantingui després de la pèrdua d’alimentació

5. La pantalla LED de dos dígits proporciona una identificació ràpida del canal

6. Disponible en configuracions NTSC o PAL

Especificació del modulador àgil catv 16

Xassís
RF	Rang de freqüència	45 ~ 860 MHz
	OutputConnector	Connector F
	Nivell de sortida	105 dBµV (ajust)
	Punt de prova	-20 dB
	Aïllament Port a Port	≥ 35 dB
	Pèrdua de devolució	≥ 12 dB
	Guany	+ 8 dB
GENERAL	Capacitat del modulador	16
	Rang de tensió d'entrada	110V o 220V
	Ventilador de refrigeració	2
	Consum	57W (totalment carregat)
	Dimensió	42 * 17 * 20 cm
	Pes net	10 KG (totalment carregat)
	Pes per a l'enviament	3,7 KG (només xassís)
	Pes per a l'enviament	11 KG (totalment carregat)
	Mida del cartró	53 * 30 * 24cm
	Targeta de modulador
RF	Freqüència de sortida	45 ~ 860 MHz
	Nivell de sortida	113dBµV (ajust)
	Connector de sortida	FConnector
	A / VRatio	-11 ~ -18dB (Ajust)
	Estabilitat de freqüència	± 5 KHz
	Nivell d'entrada de vídeo	0,6-1,5 Vp-p (87,5% modulació)
	Connector d'entrada de vídeo	YellowRCA
	Nivell d'entrada d'àudio	1 Vp-p (25 KHz de desenvolupament)
	Connector d'entrada d'àudio	RCA blanca
GENERAL	Voltatge	DC 5V

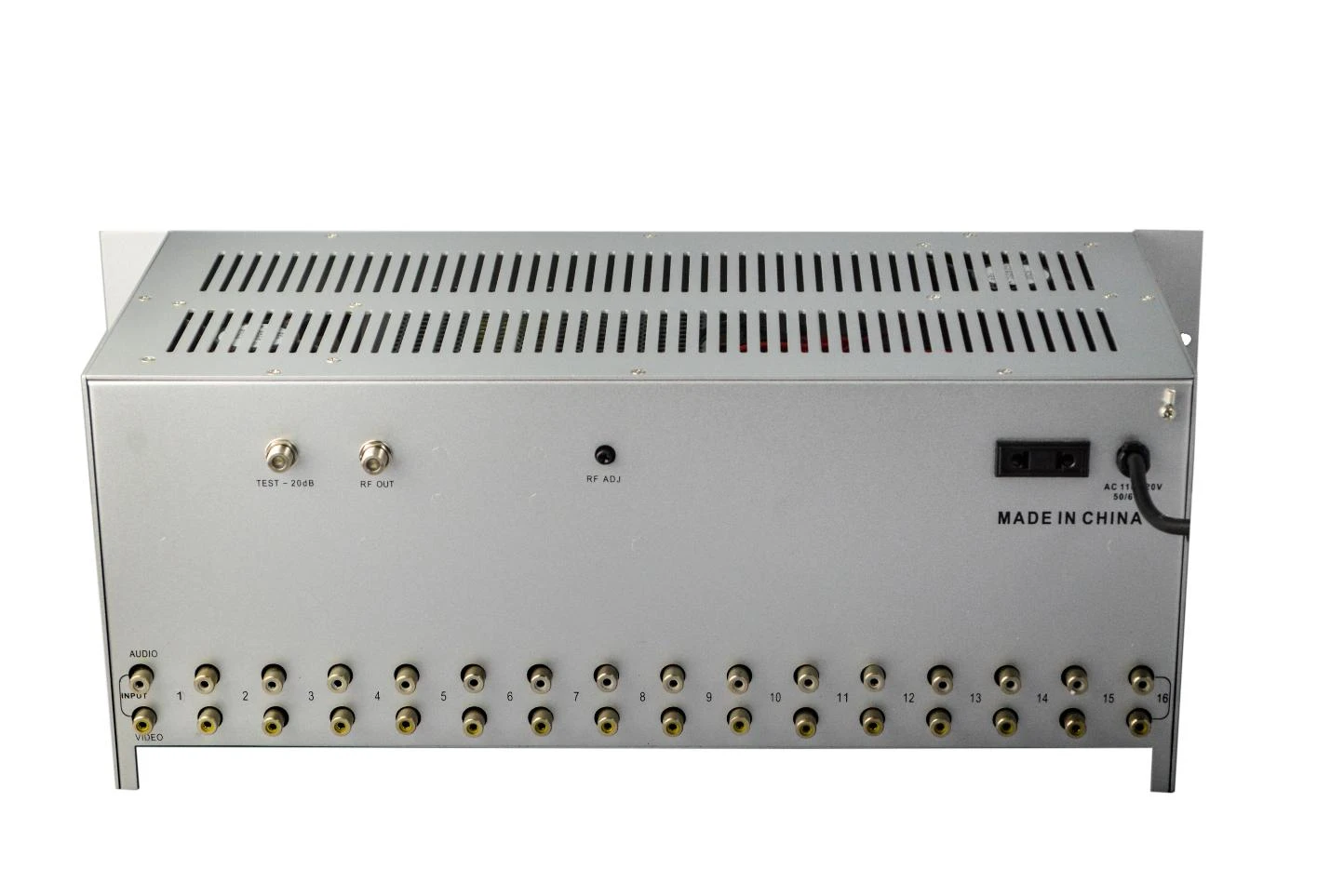

Agile modulator catv 16

1. Amplificador VIDEO GG; ENTRADA D'ÀUDIO
Introduïu el senyal de vídeo i àudio a cada targeta moduladora

2. PUNT DE PROVA
El nivell de sortida llegit en aquest punt baixarà 20 dB respecte a la sortida real

3. SORTIDA RF
En aquest port es proporcionen 16 senyals CATV modulats a 105dBµV de sortida màxima

4. ADJ DE SORTIDA RF.
Ajust del nivell de sortida del combinador a la SORTIDA RF. El control es pot ajustar en un rang de 8 dB. Gireu en sentit horari per augmentar el nivell de sortida

5. PRINCIPI DE CABLE D'ALIMENTACIÓ I CORDON
Font d'alimentació de 110V o 220V

6. GND
Per a connexions a terra del modulador
