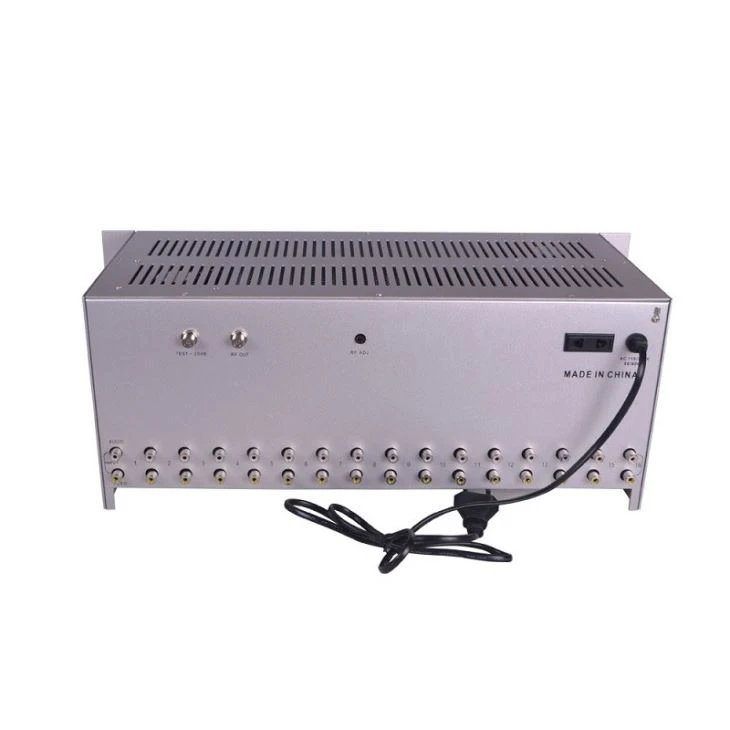

Modulador analògic CATV 16 en 1 àgil

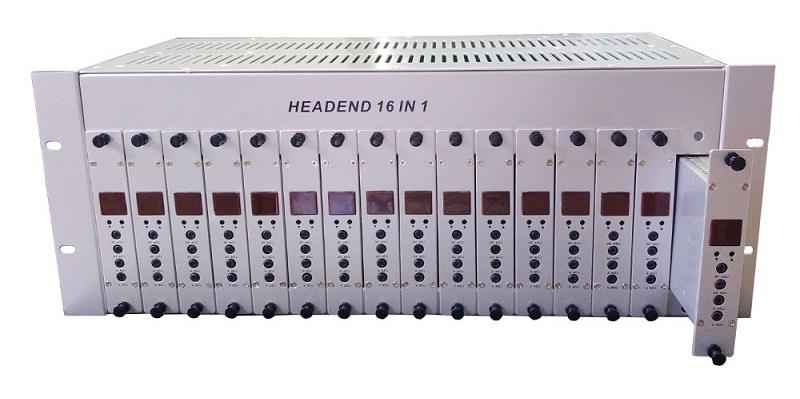

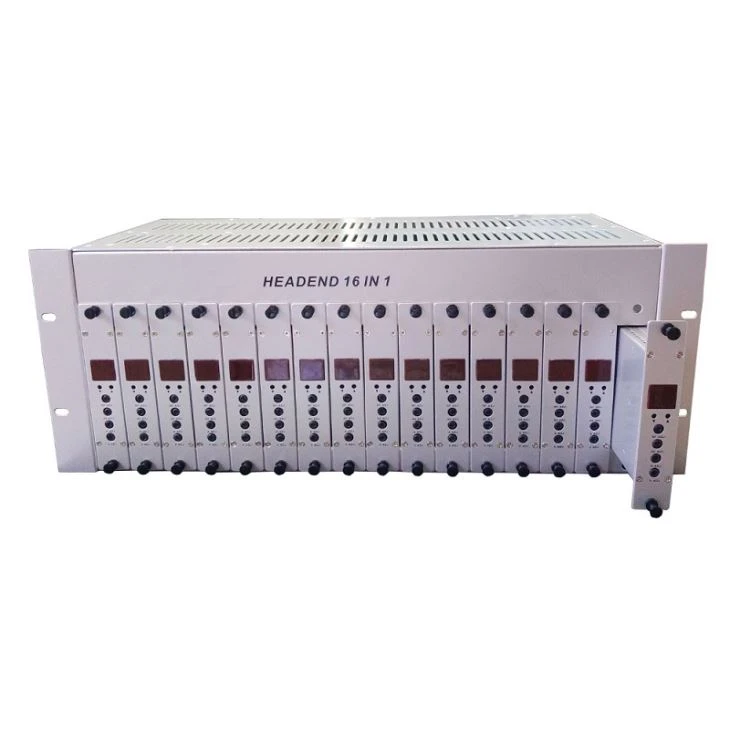

L'AH1916AM és un xassís muntat en cremallera 4RU que pot instal·lar 16 peces de moduladors àgils de freqüència filtrada SAW d'alta qualitat que cobreixen 860MHz. El baix soroll de banda fa que aquest modulador analògic CATV de 16 en 1 sigui ideal en el capçal del canal adjacent.
CARACTERÍSTIQUES
L’agilitat de freqüència plena permet una ràpida creació de cartes de canals
2. Cada canal d’aquest modulador analògic CATV àgil en 16 és completament independent. La configuració del canal és flexible
3.Dues ventiladores de refrigeració per a l’enfonsament per calor prolonguen la vida útil
La memòria no volàtil garanteix que la programació del canal roman després de la pèrdua d'energia
La pantalla LED de dos dígits permet una identificació ràpida del canal
6.Disponible en configuracions NTSC o PAL
ESPECIFICACIONS
RF | Rang de freqüència | 45 ~ 860 MHz |
Connector de sortida | F Connector | |
Nivell de sortida | 105 dBµV (ajust) | |
Punt de prova | -20 dB | |
Aïllament Port a Port | ≥ 35 dB | |
Pèrdua de retorn | ≥ 12 dB | |
Guany | + 8 dB | |
GENERAL | Capacitat del modulador | 16 |
Interval de tensió d’entrada | 110V o 220V | |
Ventilador de refrigeració | 2 | |
Consum | 70 W (completament carregat) | |
Dimensió | 42 * 17 * 20 cm | |
Pes net | 9 KG (completament carregat) | |
Pes per a l'enviament | 3,7 KG (només per xassís) | |
10 KG (completament carregat) | ||
Mida del cartró | 53 * 30 * 24 cm | |
Fitxa moduladora | ||
RF | Freqüència de sortida | 45 ~ 860 MHz qualsevol canal |
Nivell de sortida | 103 dBµV (ajust) | |
Connector de sortida | F Connector | |
Ràtio A / V | -11 ~ -18 dB (ajust) | |
Freqüència Estabilitat | ± 10KHz | |
Nivell d’entrada de vídeo | 0,6-1,5Vp-p (modulació del 87,5%) | |
Connector d'entrada de vídeo | RCA groc | |
Nivell d'entrada d'àudio | 1Vp-p (25KHz Dev.) | |
Connector d'entrada d'àudio | RCA blanc | |
GENERAL | Voltatge | DC 5V |
PRECAUCIONS
PRECAUCIONS | REQUISITS |
Eviteu la acumulació de calor | Permet espai d'escombratge (1 '') entre el producte de capçalera alimentat a l'equip |
Assegureu-vos un fàcil accés al cablejat de cremallera | Deu un mínim de 18 polzades darrere del suport d'equips |
Facilitar el manteniment i manteniment | Deixeu un joc mínim de 36 '' davant del suport de l'equip |
Eviteu la calefacció directa o l’aire condicionat | Si és inevitable, utilitzeu plaques deflectores |
Preses de corrent alterna | Localitzeu equips a prop de punts de sortida suficients per proveir energia per a equips de prova i eines elèctriques |
Suport en rack | Assegureu-vos que certs suports de bastidors siguin prou rígids per suportar-los |
Fuga d’edificació | Aneu amb compte de gotejar l’aigua sobre els equips dels sostres amb fuites, les entrades del sostre amb guies d’ona i les condensacions de les canonades d’aigua freda |
