Modulador CATV de 16 canals
Modulador CATV de 16 canals

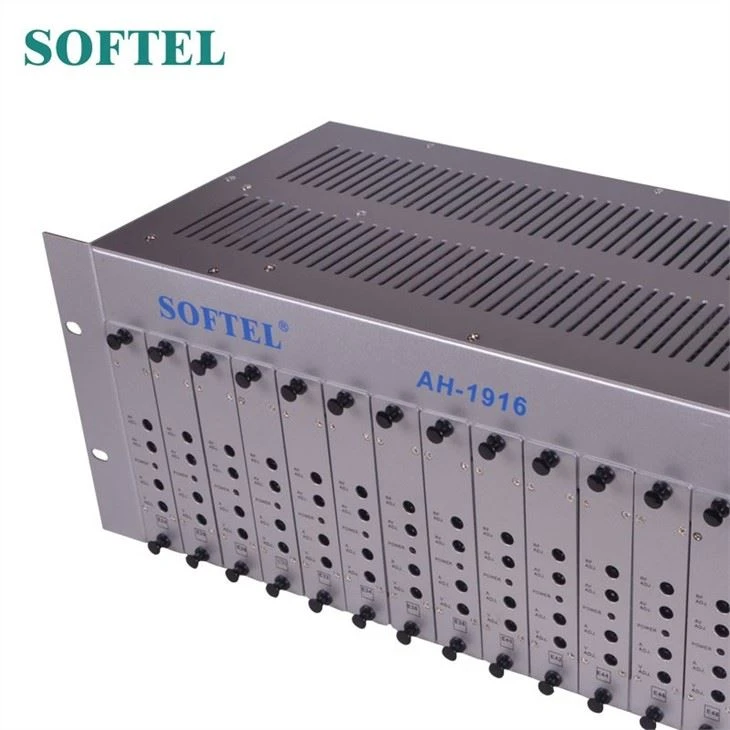

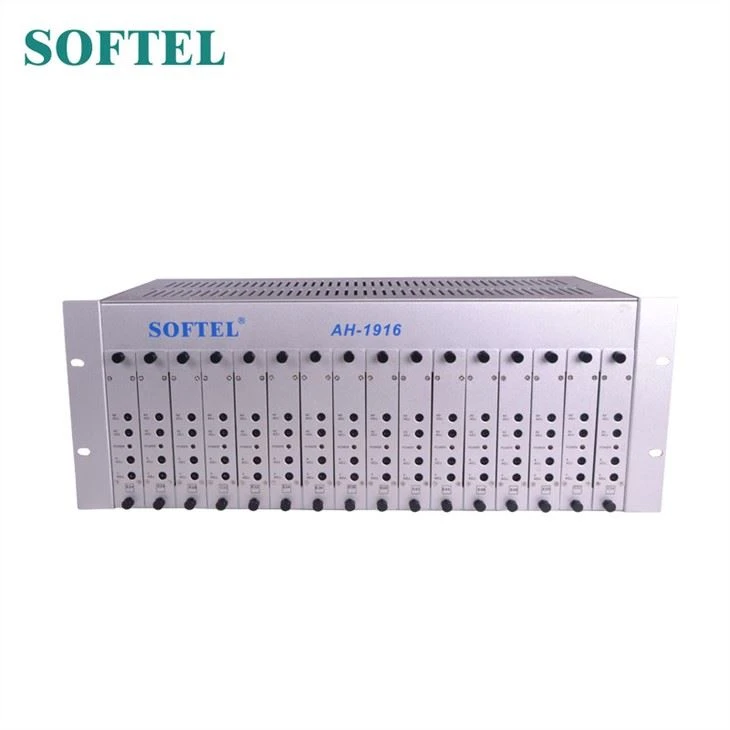

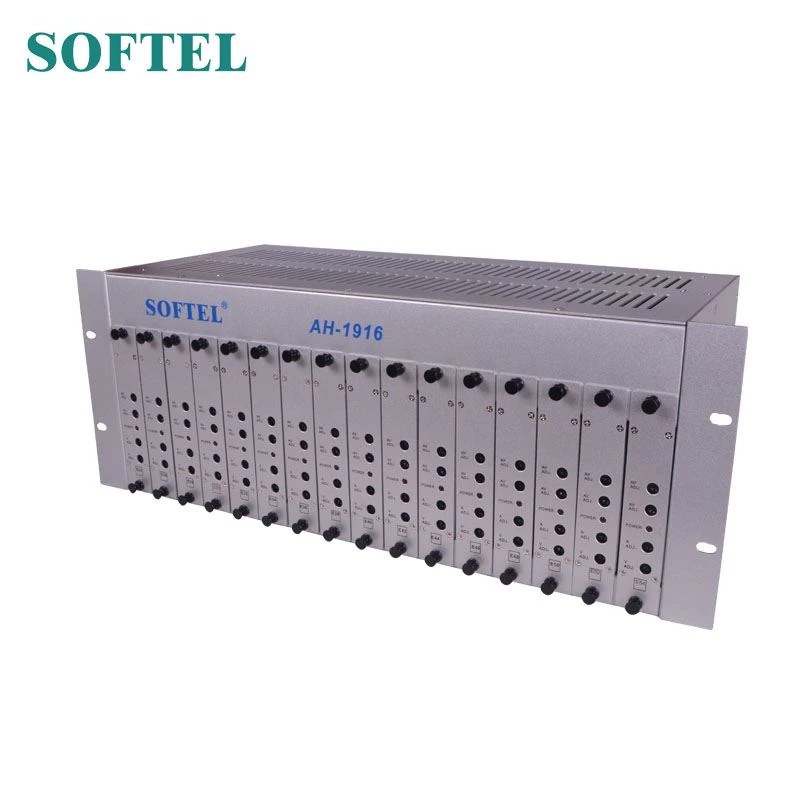

El modulador CATV de 16 canals és un xassís muntat en bastidor 4RU que permet instal·lar fins a 16 peces de mini moduladors fixos controlats per microprocessador. El combinador actiu incorporat elimina els problemes innecessaris de connexió i el cablejat i garanteix un alt nivell de sortida. Totes les targetes moduladores estan perfectament configurades de fàbrica segons els canals desitjats i el desplaçament adequat.
CARACTERÍSTIQUES del modulador CATV de 16 canals
1. La selectivitat de banda lateral vestigial permet una configuració de canal adjacent lliure de manteniment
2. Dos ventiladors de refrigeració per a un rendiment de llarga durada
Nivell de sortida de combinador de 3,45 dBmV, no necessiteu un combinador addicional
4. Filtre SAW (ona acústica de superfície) a IF per superior en banda C / N
5. Els controls d’accés al tauler frontal permeten una fàcil configuració
6. Disponible en configuracions NTSC o PAL
Especificació del modulador CATV de 24 canals
Xassís | ||
RF | Rang de freqüència | 45 ~ 860 MHz |
OutputConnector | Connector F | |
Nivell de sortida | 105 dBµV (ajust) | |
Punt de prova | -20 dB | |
Aïllament Port a Port | ≥ 35 dB | |
Pèrdua de devolució | ≥ 12 dB | |
Guany | + 8 dB | |
GENERAL | Capacitat del modulador | 16 |
Rang de tensió d'entrada | 110V o 220V | |
Ventilador de refrigeració | 2 | |
Consum | 57W (totalment carregat) | |
Dimensió | 42 * 17 * 20 cm | |
Pes net | 10 KG (totalment carregat) | |
Pes per a l'enviament | 3,7 KG (només xassís) | |
| 11 KG (totalment carregat) | ||
Mida del cartró | 53 * 30 * 24cm | |
| Targeta de modulador | ||
RF | Freqüència de sortida | 45 ~ 860 MHz |
Nivell de sortida | 113dBµV (ajust) | |
Connector de sortida | FConnector | |
A / VRatio | -11 ~ -18dB (Ajust) | |
Estabilitat de freqüència | ± 5 KHz | |
Nivell d'entrada de vídeo | 0,6-1,5 Vp-p (modulació del 87,5%) | |
Connector d'entrada de vídeo | YellowRCA | |
Nivell d'entrada d'àudio | 1 Vp-p (25 KHz de desenvolupament) | |
Connector d'entrada d'àudio | RCA blanca | |
GENERAL | Voltatge | DC 5V |

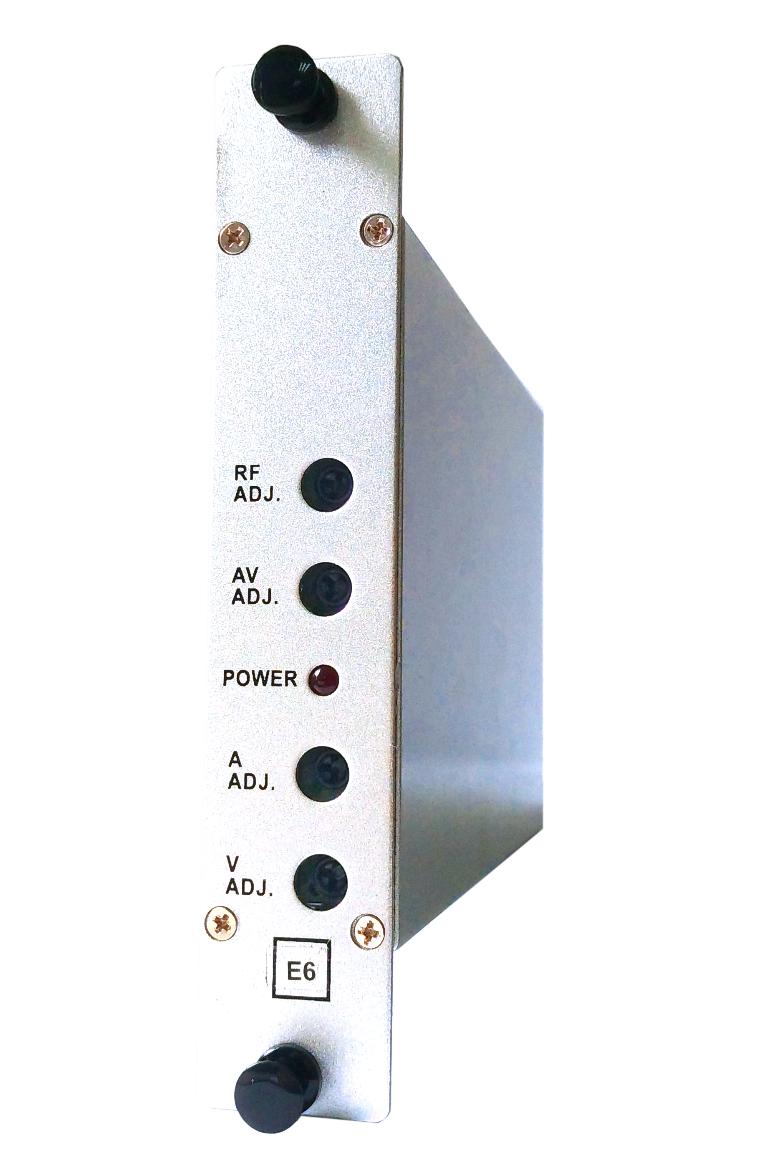

1. Botó
Mantingueu la targeta moduladora al xassís
2. RF ADJ.
Ajust del nivell de sortida. El control es pot ajustar en un rang de 17 dB. Gireu en sentit horari per augmentar el nivell
3. AV ADJ.
Ajusteu la relació d'àudio i vídeo en un rang de 18 dB. No canvieu, ja que està perfectament configurat a la fàbrica.
4. INDICADOR DE POTÈNCIA
Els LED vermells s’encenen quan s’aplica l’alimentació al modulador
5. A ADJ.
S'utilitza per ajustar la desviació per a la modulació d'àudio. Gireu en sentit horari per augmentar la desviació.
6.V ADJ.
Aquest control ajusta l’índex de modulació de vídeo que s’estableix al 87,5%. Gireu en sentit horari per augmentar la brillantor.
7. Etiqueta de canal
Per indicar el nom del canal
