Node de fibra òptica CATV

Aquest node òptic bidireccional a l’aire lliure és perfecte per construir la xarxa de banda ampla de l’àrea metropolitana bidireccional d’HFC d’alta qualitat.

Enviar la consulta

Introducció al producte

Node de fibra òptica CATV

Resum

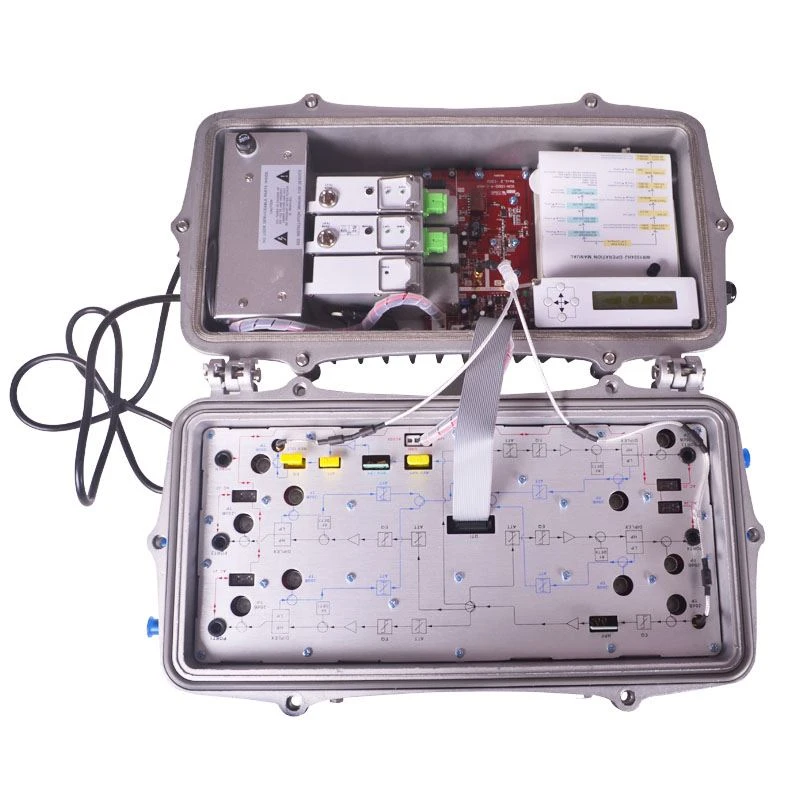

SR1004, un node òptic a l’aire lliure, és un equipament òptic de dues vies, que es basa en diversos anys d’experiència en investigació d’equips de transmissió de fibra HFC CATV, desenvolupats específicament per a la xarxa de banda ampla de l’àrea metropolitana de dos estructures HFC. ThisFiber Optic Node CATV és una excel·lent opció per construir la xarxa de banda ampla de zona metropolitana HFC bidireccional d'alta qualitat.

Característiques

1. Control complet de la CPU del treball de la màquina, la pantalla LCD mostra els paràmetres, com ara el nivell d’entrada / sortida. El funcionament de control variable és còmode i intuïtiu i el rendiment és estable.Redueix un gran nombre d’accessoris opcionals.

2. Aquest node de fibra òptica CATVSR1004adopta tecnologia avançada AGC òptica, rang de control òptic AGC: +2dBm ～ -9 / -8 / -7dBm regulable.

Un receptor de senyal òptic de dos canals entre si, es pot configurar la condició de commutació automàtica de forma arbitrària, també es pot configurar en la commutació manual.

El disseny del circuit 4.Optimitzar el procés de producció de SMT, optimitzant tot el recorregut del senyal, va fer que el senyal fotoelèctric transmetés més estable, l’índex lineal de RF més alt.

Xip d'attenció regulable elèctric de RF 5.Professional, circuit d'equilibri regulable elèctric RF, bona linealitat, alta precisió.

Dispositiu amplificador 6.GaAs, sortida de doblador de potència, gran guany i baixa distorsió.

El camí de retorn de 7. adopta xip d'attenció elèctric regulable de RF professional en lloc del commutador de tres estats.

Paràmetres tècnics

Article	Unitat	Node de fibra òptica CATVSR1004
Recanvi òptic de la part de recepció
Paràmetres òptics
Rep energia òptica	dBm	-9 ~ +2
Gamma de potència òptica AGC	dBm	(-9dBm / -8dBm / -7dBm) - (+2dBm) regulable
Pèrdua de devolució òptica	dB	GG gt; 45
Longitud òptica de recepció òptica	nm	1100 ~ 1600
Tipus de connector òptic		FC / APC, SC / APC (o especificat per l'usuari)
Tipus de fibra òptica		Mode Únic
Enllaç Performanc
C/N	dB	≥ 51
C / CTB	dB	≥ 65
C / CSO	dB	≥ 60
Paràmetre RF
Rang de freqüència	MHz	47/85～862/1003
Planejament en banda	dB	±0.75
Nivell de sortida nominal	dBμV	≥ 108
Nivell de sortida màxim	dBμV	≥ 112
Pèrdua de retorn de sortida	dB	≥16
Impedància de sortida	Ω	75
Ruta de retorn òptica Par
Paràmetre òptic
Transmissió òptica Longitud d’ona	nm	1310 ± 10, 1550 ± 10 o especificats per l’usuari
Tipus làser		Làser DFBor FP
Potència òptica de sortida	mW	0.5, 1, 2, 3, 4
Tipus de connector òptic		SC / APC, FC / APC
Paràmetre RF
Rang de freqüència	MHz	5 ~ 65
Planejament en banda	dB	±0.75
Nivell d’entrada	dBμV	75～85
Pèrdua de retorn d’entrada	dB	≥ 16
Impedància de sortida	Ω	75
Gamma NPRdynamic	dB	≥15 （NPR≥30 dB） Utilitzeu DFBlaser	≥10 （NPR≥30 dB） Utilitzeu làser FP
General Performanc
Tensió de Potència	V	A: CA 135 ~ 250 V / 50Hz; B: AC (DC) 35 ～ 90V / 50Hz
Temperatura de funcionament	℃	－30～＋70
Temperatura del magatzem	℃	－30～＋70
Humitat relativa	％	95% màxima, sense condensació
Consum	W	≤70
Dimensió	mm	430（L）╳ 250（W）╳ 170（H）
