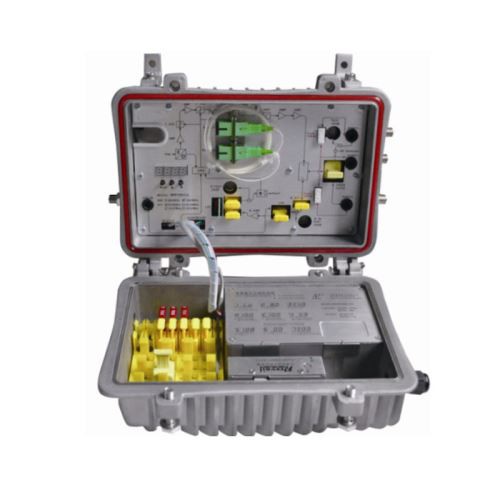

Node òptic modular a l'aire lliure
Node Optical Modular OutdoorSR 812 S és el nostre nou receptor òptic de xarxa CATV amb una gran qualitat i preus competitius.
Característiques del rendiment
Conversió fotoelèctrica de PIN d’alta resposta.
El disseny del circuit optimitzat, la producció de processos SMT, la ruta del senyal optimitzada, fan que la transmissió del senyal fotoelèctric sigui més fluïda.
Xip especial d'atenuació de la RF, bona atenuació de RF i equilibri lineal, exactitud.
Dispositiu amplificador GaA, doble sortida de potència, gran guany i baixa distribució.
Control de l'estat de funcionament del control del microprocessador, visualització de paràmetres digitals, comoditat i funcionament intuïtiu i rendiment estable.
Excel·lent rendiment AGC, quan el rang d’energia òptica d’entrada és - 8 ～ ＋ 2 dBm, el nivell de sortida es manté sense canvis, el CTB i l’OSO bàsicament no es canvien.
Paràmetres tècnics
Article | Unitat | Node òptic modular a l'aire lliure | |
Paràmetres òptics | |||
Potència òptica que rep | dBm | -8 ~ +2 | |
Pèrdua de devolució òptica | dB | GG gt; 45 | |
Recepció òptica Longitud d’ona | nm | 1100 ~ 1600 | |
Tipus de connector òptic | FC / APC, SC / APC o especificat per l’usuari | ||
Tipus de fibra | Mode Únic | ||
Rendiment d’enllaç | |||
C/N | dB | ≥ 51 （- entrada 2dBm） | |
C / CTB | dB | ≥ 65 | Nivell de sortida 106 dBμV Equilibrat 6 dB |
C / CSO | dB | ≥ 60 | |
Paràmetres de RF | |||
Rang de freqüència | MHz | 45 ~862 | |
Planejament en banda | dB | ±0.75 | |
Nivell de sortida nominal | dBμV | ≥ 106 | |
Nivell de sortida màxim | dBμV | ≥ 110 | |
Pèrdua de retorn de sortida | dB | ≥14 | |
Impedància de sortida | Ω | 75 | |
EQ de control electrònic Abast | dB | 0～10 | |
Control electrònic ATT Abast | dBμV | 0～20 | |
Actuació general | |||
Tensió d'alimentació | V | AC （130 ~ 265） V o AC (35 ~ 85) V | |
| Temperatura de funcionament | ℃ | -40~60 |
Humitat relativa | % | Màx. 95% sense condensació |
Consum | VA | ≤ 15 |
Dimensió | mm | 185（L）╳140（W）╳91（H） |
EstructuraDiagrama de node òptic modular a l'aire lliure
1. Entrada de fibra òptica | 2. Adaptador de fibra òptica |
3. Port de prova RF -20dB | 4. Tap de sortida o divisor |
5. Sortida RF 1 | 6. Sortida RF 2 |
7. Botó de selecció del mode | 8. Botó UP |
9. Botó baixar | 10. Indicador de mode EQ de control electrònic |
11. Indicador de control de mode electrònic ATT | 12. Indicador de mode de potència òptica |
13. Interfície d'alimentació de la placa central | 14. Inseridor de sobre-corrent d'alimentació 1 |
15. Inseridor de sobre-corrent d'alimentació 2 | 16. Alimentació de commutació |
