Receptor òptic Catv de 220V
Receptor òptic Catv de 220V
Descripció:
El node és un mini receptor òptic portàtil integrat WDM, dissenyat per a aplicacions de transmissió FTTP / FTTH. Ofereix respostes de freqüència i distorsió excel·lents amb baix soroll, alta sortida de RF i baix consum d’energia. És de fibra de monomode i està disponible amb diverses opcions de connectors.
Especificació:
| Descripció | Valor | Unitat | Condicions / Notes |
Especificacions òptiques (camí cap endavant) | ||||
1 | Longitud d’ona | 1550/1490/1310 | nm | Com port |
1490/1310 | nm | Per a ONT | ||
2 3 | Rang d'entrada de potència òptica | -18~+2 | dBm | |
Gamma AGC | 0~-12 | dBm | ||
4 | Pèrdua de retorn d’entrada òptica | ≥45 | dB | |
Especificacions de RF (camí cap endavant) | ||||
4 | Ample de banda | 47~1003 | MHz | |
5 | Planitud | ±1.0 | dB | 47 ~ 1003 MHz, a 25 ℃ |
6 | Pendent | 0~2.0 | dB | 47 ~ 1003 MHz, a 25 ℃ |
7 | Estabilitat de la temperatura | ±1.5 | dB | En el rang de temperatura de funcionament (-25 ~ +65 ℃) |
8 | Nivell de sortida | 75±2 | dBuV | Potència òptica d'entrada de -15dBm, el canal analògic, per modulació del canal del 4,0%, a la prova de punt 860 MHz, a 25 ℃ |
9 | Impedància | 75 | Ohm | |
10 | Pèrdua de retorn (47 ~ 1000 MHz) | ≥12 | dB | A 25 ℃ |
11 | MER | ≥30 | dB | Potència òptica d'entrada de -15 ~ -5dBm |
≥24 | dB | -20 ~ -16, potència òptica d'entrada | ||
12 | Potència | GG lt; 1.0 | W | |
Paràmetres ambientals | ||||
13 | Temperatura de funcionament | -25~65 | ℃ | |
14 | Temperatura del magatzem | -40~70 | ℃ | |
15 | Humitat d'emmagatzematge | ≤95 | % | Sense condensació |
Interfície d'usuari | ||||
16 | Tipus de connector òptic | SC / APC a, Sortida SC / PC | SC Opcional, Vegeu la figura 4 i 5 | |

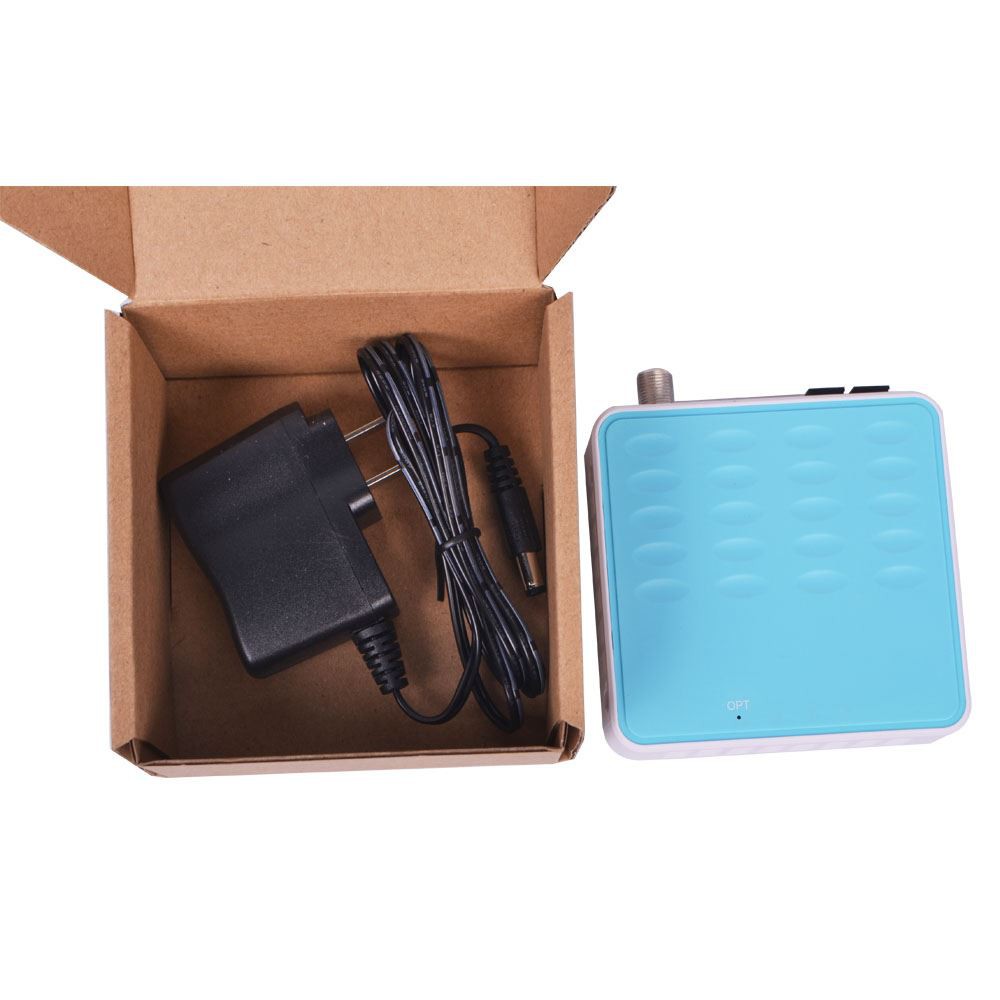

17 | Font d'alimentació | DC5V / 0,5A | Adaptador extern, vegeu la figura 3 | |
18 | Sortida RF | Connector RG6 | Opcional, Vegeu la figura 1 i 2 | |
1 o 2 ports | ||||
19 | Indicador òptic | Vermell brillant o Color verd | Potència òptica< -16dbm,=""> Potència òptica> - 16dBm, verd Vegeu la figura6 | |
20 | Habitatge | 90×85×25 | mm | |
21 | Pes | 0.15 | kg |
