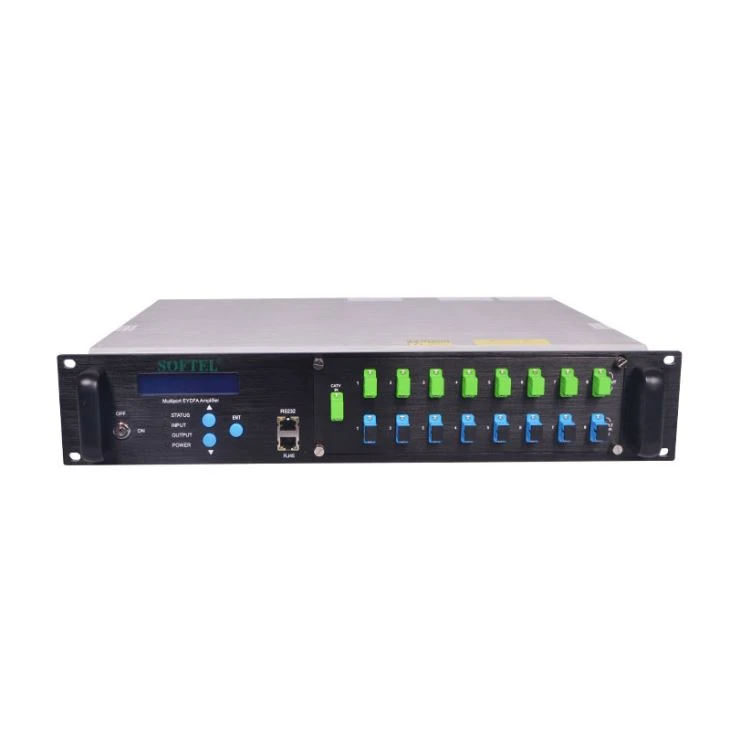

Amplificador d'alt poder CATV 1550nm EDFA

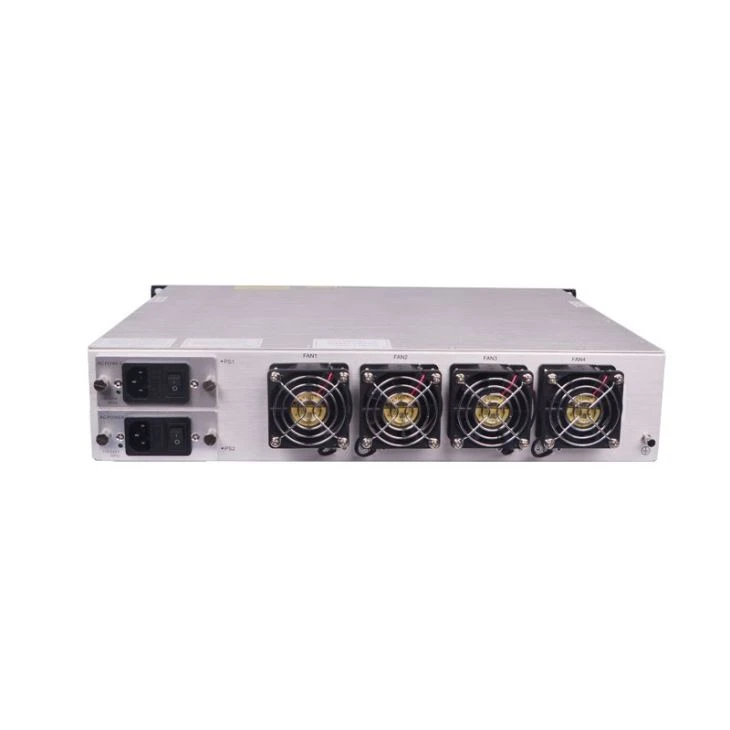

High Power Catv 1550nm EDFA Amplifier
High Power Catv 1550nm EDFA Amplifier

Amplificador d'alt poder CATV 1550nm EDFA

Cada sortida es construeix en WDM (1310/1490/1550nm de divisió de longitud d'ona Multiplexer), i es multiplexa convenientment el corrent de dades de l'OLT i l'ONU a la sortida de l'amplificador de fibra a través de 1310nm i la interfície òptica 1490nm. És l'equip ideal per a la xarxa FTTX.

Enviar la consulta

Introducció al producte

Amplificador d'alt poder CATV 1550nm EDFA

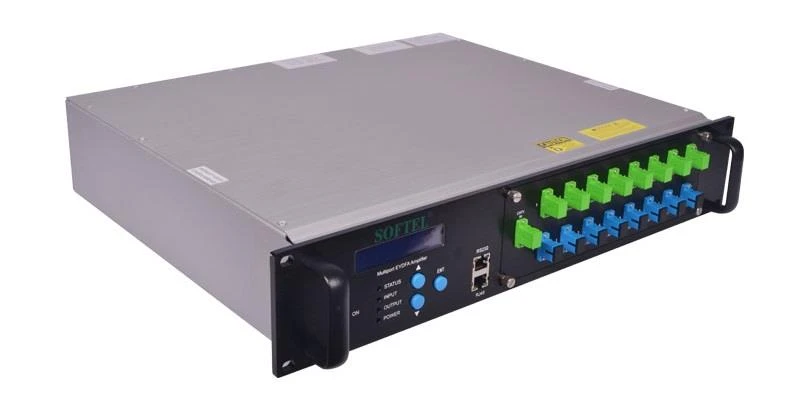

CATV 1550nm EDFA

SOFTEL 8 ports d'alta potència CATV 1550nm EDFA amplificador és un baix soroll i d'alt rendiment er-yB amplificador de fibra de dopat. Cada sortida es construeix en WDM (1310/1490/1550nm de divisió de longitud d'ona Multiplexer), i es multiplexa convenientment el corrent de dades de l'OLT i l'ONU a la sortida de l'amplificador de fibra a través de 1310nm i la interfície òptica 1490nm. És l'equip ideal per a la xarxa FTTX.

Trets

1.1540 ~ 1563nm longitud d'ona de funcionament per a amplificador òptic

2.500 ~ 10000mW (27 ~ 40dBm) poder de producció alt

3. baix subnombre de soroll (typ ≤ 4.5 dB, Max ≤ 5.0 dB)

4. alt rendiment, alta fiabilitat

5.8 ~ 64 port òptic d'uplink, utilitzat en OLT

6.1550nm sortida port òptic, Multiplex 1310/1490nm dades Stream

7. pot ser compatible amb qualsevol tecnologia FTTx PON: EPON/GEPON, GPON, BPON, DPON

8. perfecte RS232, SNMP

9. espai eficient, instal·lació flexible i fàcil operació

10. excel·lent ràtio P/P

Paràmetre de tècnica deAmplificador d'alt poder CATV 1550nm EDFA

Índex			Suplement
Mínim.	Typ.	Màxim.	Suplement
Funció òptica	Longitud d'ona de funcionament	nm	1540		1563	CATV
	Potència d'entrada	DBm	-10		7,5
	Total sortida power1)	DBm	27		32	1U
	Total sortida power1)	DBm	28		37	2U
	Nombre de Port de sortida	PCs	4		16	1U, SC/APC, LC/APC
			8		32	1U, LC/APC
			8		32	2U, SC/APC, LC/APC
			16		64	2U, LC/APC
	Diferència de cada potència de sortida	dB	-0,5		0,5
	Potència de sortida rang ajustable	DBm	-6		0
	Figura de soroll (PIN = 0dBm)	dB		4,5	5	SOA5437
	Pèrdua de dependència de polarització	dB			0,3
	Augment de la dependència de la polarització	dB			0,4
	Dispersió del mode de polarització	(PS/nm)			0,3
	Aïllament entrada/sortida	dB	30
	Fuga de potència de la bomba	DBm			-30
	Ressò de la pèrdua	dB	55			Apc
Característica general	Interfície Serial		RS232
	Interfície de gestió de xarxa SNMP		RJ45
	Alimentació	V	90		265	220VAC
	Alimentació	V	30		72	-48VDC
	Consum d'energia	W			150
	Temp de treball.	(° C)	-5		65
	Temp d'emmagatzematge.	(° C)	-40		80
	Humitat relativa	(%)	5		95
	Mida (W) × (D) × (H)		19 × 14,3 × 1,75 (") 483 × 363 × 44 (mm)			1RU (19 ")
	Mida (W) × (D) × (H)		19 × 14,7 × 3,5 (") 483 × 373 × 89 (mm)			2RU (19 ")

Notes

1. el component principal del làser d'amplificador és sensible a l'electricitat estàtica, així que si us plau mantingui l'amplificador fora de l'electricitat estàtica. A més, si us plau, mantingui allunyat de les coses càustica. Si us plau, mantingui l'amplificador de temperatura entre-25 ° CI 65 ° c.

2. Assegureu-vos que el poder està enterrat.

3. please dont ara intentar mirar als connectors òptics quan el poder aplicat, el dany d'ull pot resultar.

4. si us plau, no bloquegi el forat de la dispersió de la calefacció i mantenir la màquina es va emetre.

5. si us plau, no es despleguen la màquina o eliminar qualsevol part de la màquina.

6. si us plau, no Inseriu el cable de pegat quan la potència estigui encesa

7. si us plau, no provi l'EDFA més que repetidament.
