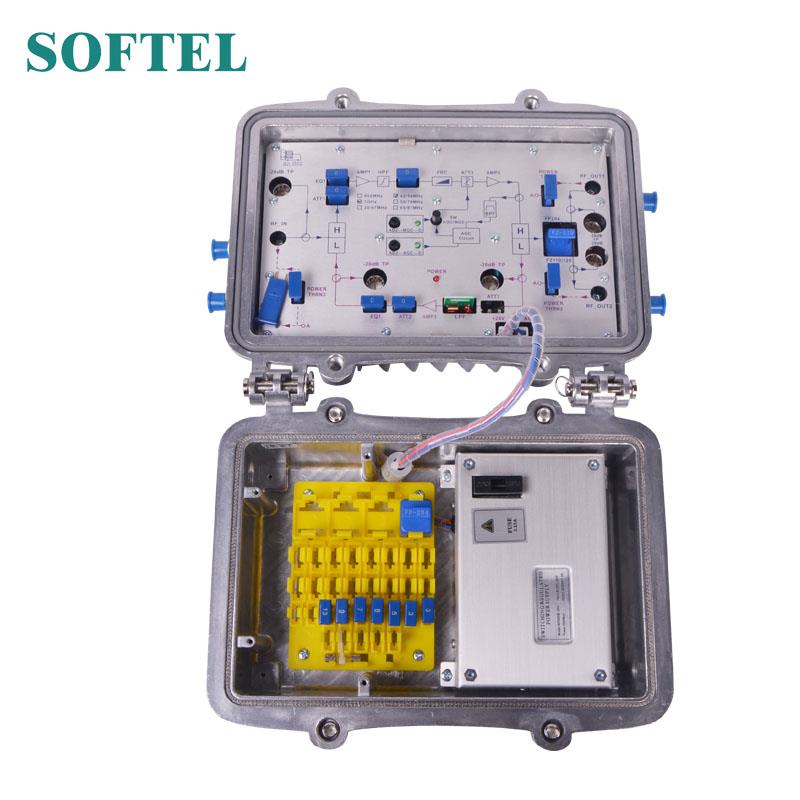

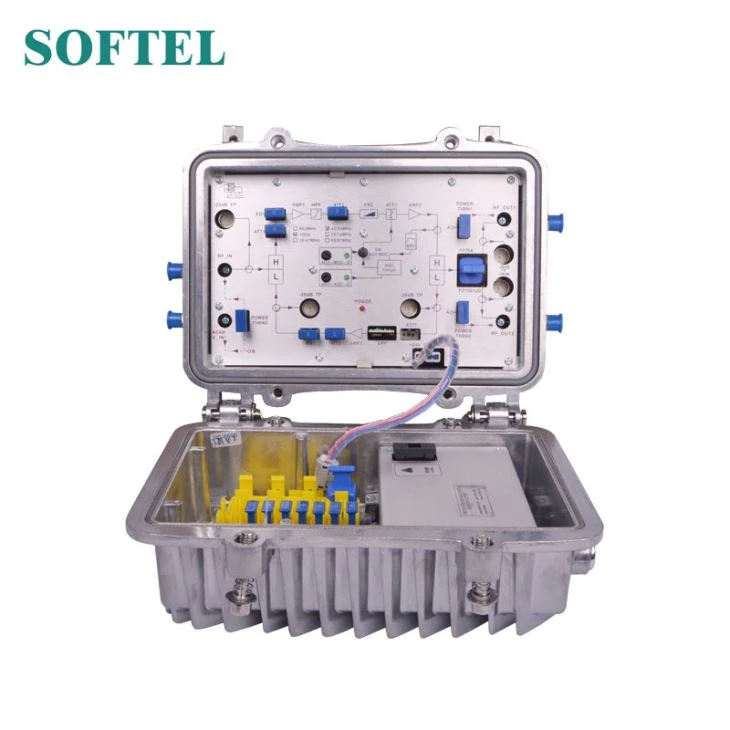

Amplificador de tronc CATV amb ruta de retorn
L’amplificador de tronc AGC bidireccional SA1200 és un nou amplificador d’alt guany. Adopta un disseny de circuit madur i optimitzat, un procés intern científic i racional, materials d'alta qualitat i un circuit de control AGC integrat d'alt rendiment, que garanteix el guany estable i la baixa distorsió. Aquest amplificador de tronc CATV amb ruta de retorn és l’equip de primera elecció per a la xarxa de transmissió bidireccional CATV de grans i mitjanes dimensions.
Característiques del rendiment
■ És més convenient depurar a causa del filtre dúplex del plug-in, de l'igualitzador i de l'atenuador fix, de l'aixeta de sortida del connector i dels ports de detecció en línia científics i raonables.
■ Incorpora un circuit de control AGC d’alt rendiment dissenyat òptim per fer el control més precís i el funcionament del senyal més estable.
■ Amplificador de maleter CATV amb camí de tornada pot treballar durant un temps continuat constantment en males condicions ambientals a l'aire lliure, a causa de la carcassa impermeable d'alumini, l'alimentació de commutació d'alta fiabilitat i un sistema estricte de protecció contra llamps.
Paràmetres tècnics
Article | Unitat | Paràmetre tècnic | ||||
Camí endavant | ||||||
Rang de freqüència | MHz | 47/85 ~ 860/1003 | ||||
Guanyat (@ FZ110) | dB | 30 | 34 | 36 | 38 | |
Guanyament complet mínim (@ FZ110) | dB | ≥30 | ≥34 | ≥36 | ≥38 | |
Nivell d’entrada nominal | dBμV | 72 | ||||
Nivell de sortida nominal | dBμV | 106/108 | ||||
Planejament en banda | dB | ± 0,75 | ||||
Figura de soroll | dB | ≤ 10 | ||||
Pèrdua de retorn | dB | ≥ 16 | ||||
ATT | dB | 1-18 (corregit, pas de 1dB, seleccionable) | ||||
EQ | dB | 1-15 (corregit, pas de 1dB, seleccionable) | ||||
C / CTB | dB | ≥67 | Estat de la prova: 79 canals. | |||
C / CSO | dB | ≥69 | ||||
Freqüència pilot d’AGC | MHz | 168.25 (O especificat per l’usuari) | ||||
Característica AGC | dB | ± 4 (entrada) / seguir0.5 (sortida) | ||||
Retard del grup | ns | ≤ 10 (112,25 MHz / 116,68 MHz) | ||||
Senyal a la proporció Hum | % | <> | ||||
Estabilitat del guany | dB | -1,0 ~ +1,0 | ||||
Camí de tornada | ||||||
Rang de freqüència | MHz | 5 ~ 42/65 | ||||
Valoració nominal (@ FZ110) | dB | 12 | 16 | 20 | 24 | |
Nivell de sortida màxim | dBμV | ≥ 110 | ||||
Planejament en banda | dB | ± 0,75 | ||||
Figura de soroll | dB | ≤ 12 | ||||
Pèrdua de retorn | dB | ≥ 16 | ||||
Ràtio d'intermodulació del segon portador | dB | ≥ 52 | Condició de la prova: nivell de sortida 110dBμV, | |||
Retard del grup | ns | ≤ 20 (57MHz / 59MHz) | ||||
Senyal a la proporció Hum | % | <> | ||||
Característica general | ||||||
Impedància característica | Ω | 75 | ||||
Port de prova | dB | -20 ± 1 | ||||
Tensió de Potència | V | A ： AC （135 ~ 250） V ； B ： AC （35 ~ 90） V | ||||
Tensió de resistència a l'impuls (10 / 700μs) | kV | > 5 | ||||
El consum d'energia | W | 22 | ||||
Dimensió | mm | 260 （L） ╳ 200 （W） ╳ 130 （H） | ||||
Paquet
