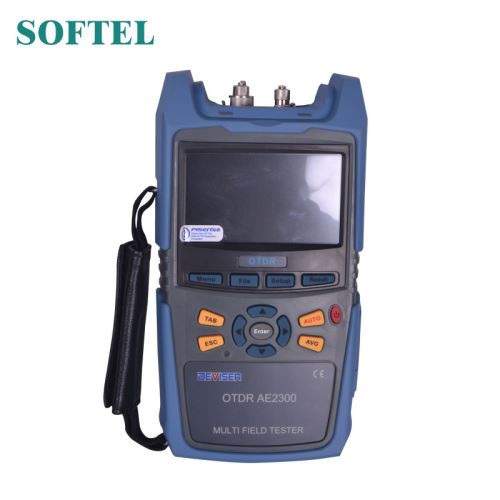

Provador de fibra Mini OTDR

Aquest provador de fibra Mini OTDR marca un gran pas endavant en el rendiment i la utilitat de mesura de fibra òptica.

Enviar la consulta

Introducció al producte

Provador de fibra Mini OTDR

Visualització del producte

Provador de fibra Mini OTDR

El control de la pantalla tàctil, la plataforma modular i l'anàlisi en temps real són només algunes de les noves característiques que fan d'aquest nou OTDR l'instrument de prova òptica ideal per verificar xarxes d'accés, construcció, manteniment de desplegament i autenticació de xarxes FTTH. Hi ha diversos models disponibles per cobrir una àmplia gamma d'aplicacions i requisits, longituds d'ona duals o múltiples, de 28 a 39 dB.

Característiques

• La pantalla tàctil LCD de 7", 800x480 posa la potència i la comoditat al teu abast• Zona morta d'esdeveniments de 0,8 m, zona morta d'atenuació de 3 m; excel·lent rendiment a curta distància

• Àmplia cobertura de rang dinàmic (28 - 45 dB)

• Min. Resolució de 5 cm

• Anàlisi intel·ligent d'esdeveniments

• Excel·lent estabilitat i repetibilitat

• Funció d'anàlisi intel·ligent "FiberPass".

• Múltiples opcions per a les vostres necessitats de mesura, inclòs VFL; mesurador de potència; Font de llum; microscopi de fibra òptica; Mòdul d'anàlisi QAM

• Ports complets de dades d'usuari; suport LAN, USB, SD i més

• Els resultats admeten una varietat de funcions d'anàlisi, com ara ORL, 4pt, definir secció, etc

Aplicació

• Construcció, desplegament, manteniment i autenticació de FTTH net.

• Construcció, desplegament, manteniment i autenticació de LAN basades fibra.

•Construcció, desplegament, manteniment i autenticació de MAN basat fibra.

Especificació

Model	AE3100A	AE3100B	AE3100C	AE3100D
Paràmetre general
Longitud d'ona (nm)	1310/1550	1310/1550/1625	1310/1550/1650	1310/1550/1490
Precisió de la longitud d'ona (nm)	±20
Dinàmica (dB)	30/28	34/32	36/34	39/37
Zona morta de l'esdeveniment (m)	Menys o igual a 1,5 m	Menys o igual a 1,5 m	Menor o igual a 0,8 m
Zona morta d'atenuació (m)	Menys o igual a 6m	Menys o igual a 5m	Menys o igual a 4m	Menys o igual a 4m
Interval de distància	100 m, 400 m, 1,5 km, 3 km, 6 km, 12 km, 25 km, 50 km, 100 km, 200 km, 400 km
Resolució de mostreig (m)	0.05 ~ 12.8
Punt de mostreig (m)	256000
Precisió de distància (m)	±({{0}},75 m més 0,005 per cent x Distància més Resolució de mostreig)	±({{0}},75 m més 0,001 per cent x Distància més resolució de mostreig)
Llindar de pèrdua	0,01 dB
Resolució de pèrdues	0,001 dB
Amplada del pols	3ns, 5ns, 10 ns, 30 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1µs, 2µs, 5µs, 10µs, 20µs
Interval de temps de mesura	5s ~ 5min, temps real
Capacitat de memòria	>10,000 traces OTDR, exportables a USB o ordinador
Un altre paràmetre
Mostra	Pantalla tàctil TFT de matriu de punts de 7 polzades (178 mm) 800×480
Interfície	USB2.0 ×2 , RJ45×1, LAN×1 (10M/100M), TF×1 (Màx., 64 GB)
Autonomia de la bateria	11 hores d'ús de mesura (màx.)
Llenguatge	Xinès, anglès, espanyol, portuguès, francès, rus, italià (alemany, coreà i àrab són opcionals)
Dimensió (L×W×D)	206 mm x 171 mm x 75 mm, polzades: 8,11" x 6,73" x 2,95"
Pes (kg i lliures)	< 2kg="" or="" <="">
