Fibra OTDR



El reflectòmetre de domini de temps òptic (OTDR) adquireix i analitza la informació de la retrodispersió i la propagació de la llum reflectiva en fibra, basant-se en el principi de retrodispersió de la llum i reflex de Fresnel, per obtenir la longitud, la pèrdua, els punts d'error, la pèrdua de retorn de la llum, la pèrdua de connector, etc. . És una eina essencial per a la construcció, el desplegament i el manteniment del cable òptic.

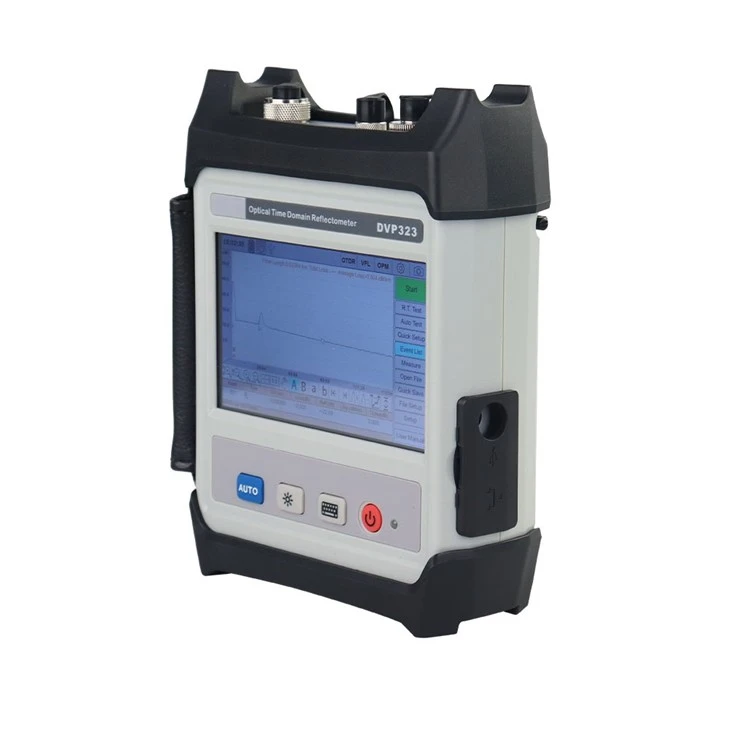

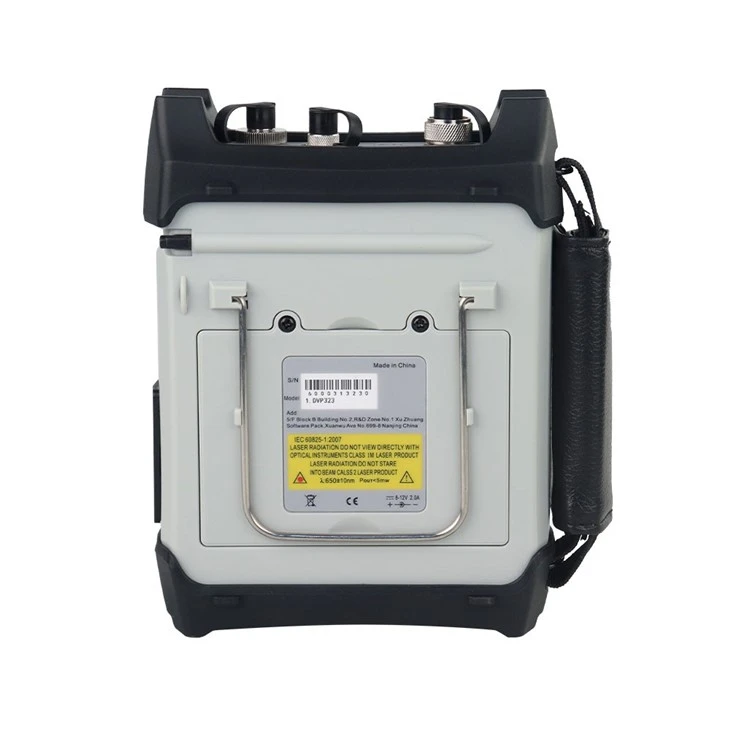

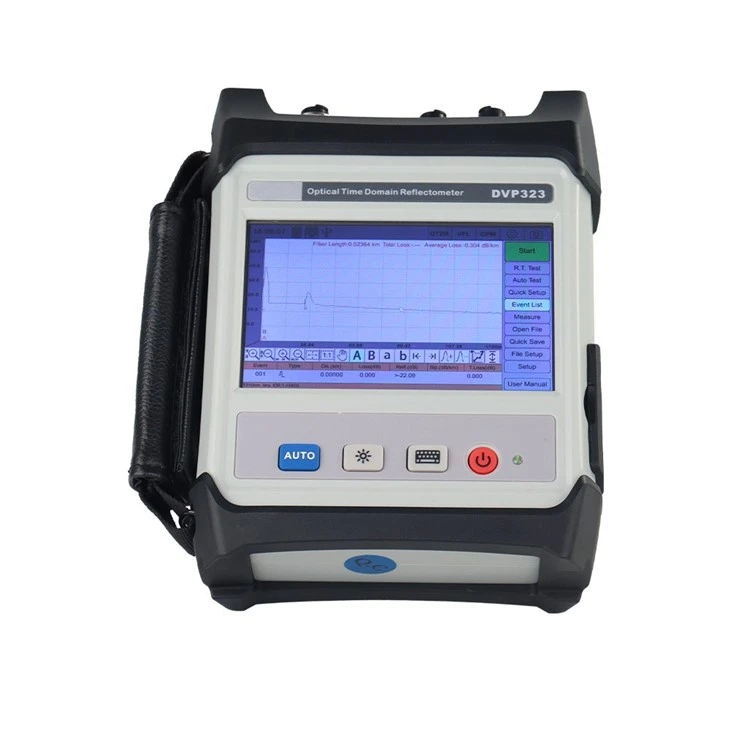

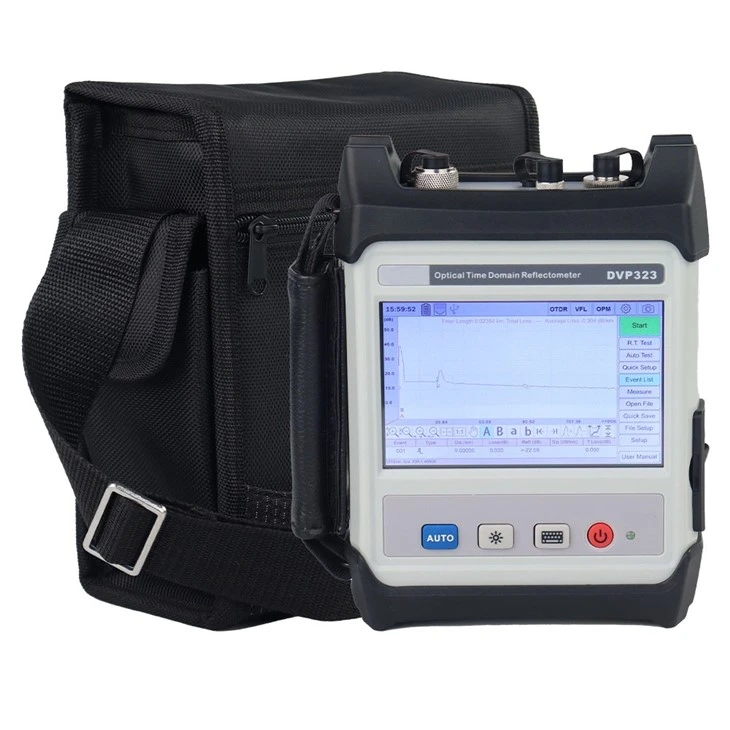

La sèrie DVP323 és un OTDR portàtil d'alt rendiment presentat el 2017. Aquest producte de la sèrie adopta algunes tècniques noves com ara la pantalla tàctil i l'anàlisi en temps real. La interfície optimitzada fa que les operacions siguin més còmodes. Mentrestant, l'OPM i el VFL són accessoris estàndard. És la millor eina per a la construcció, desplegament i manteniment de fibra.





Característiques



Pantalla tàctil de 5 polzades, resolució de matriu de punts alta de 800 × 480

Disseny d'estructura compacta, més lleugera, més fina i més petita

Rendiment excepcional a curta distància; 0,8 m de zona morta d'esdeveniments com a mínim; Zona morta d'atenuació mínima de 4 m

Admet un rang dinàmic de 28 dB a 36 dB de diverses demandes d'aplicació

Disseny UE còmode i ràpid

Suport OPM i VFL

Interfícies de dades completes com ara LAN, USB, etc



Especificació



Model	Longitud d'ona (nm)		Interval dinàmic (dB)	Zona morta de l'esdeveniment (m)	Zona morta d'atenuació (m)
DVP323	1310±20/1550±20		34/32	<3m	<25m
Interval de distància (Km)		5 m-160km
Amplada del pols (ns)		5ns~20μs (5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs)
Temps de mesura		Definit per l'usuari (enllaç intel·ligent), amb funció de mesura en temps real
Precisió de distància (m)		±(1 m +0,001%×rang + resolució de mostreig)
Precisió d'atenuació		±0,05 dB/dB
Límit de pèrdua (dB)		0,01 dB
Resolució de pèrdua (dB)		0,001 dB
Resolució de mostreig (m)		0.1m
Punts de mostreig		128000
Emmagatzematge de dades		3000 articles



Altres indicadors

Tipus LCD	LCD color TFT de 5 polzades
Adaptador làser	FC/PC, SC/PC (opció)
Interfície	USB
Bateria	Temps de càrrega de la bateria d'ió de liti recarregable integrada<4 hours working time >8 hores
Poder	Entrada de CA: 100~240V, 600mA, 50/60Hz Sortida de CC: 12,0V, 2A
Temperatura de funcionament	0 grau -40 grau
temperatura d'emmagatzematge	-20 grau -70 grau
humitat relativa	<80%
pes	<1kg
dimensions (mm)	147 mm × 190 mm × 62 mm
