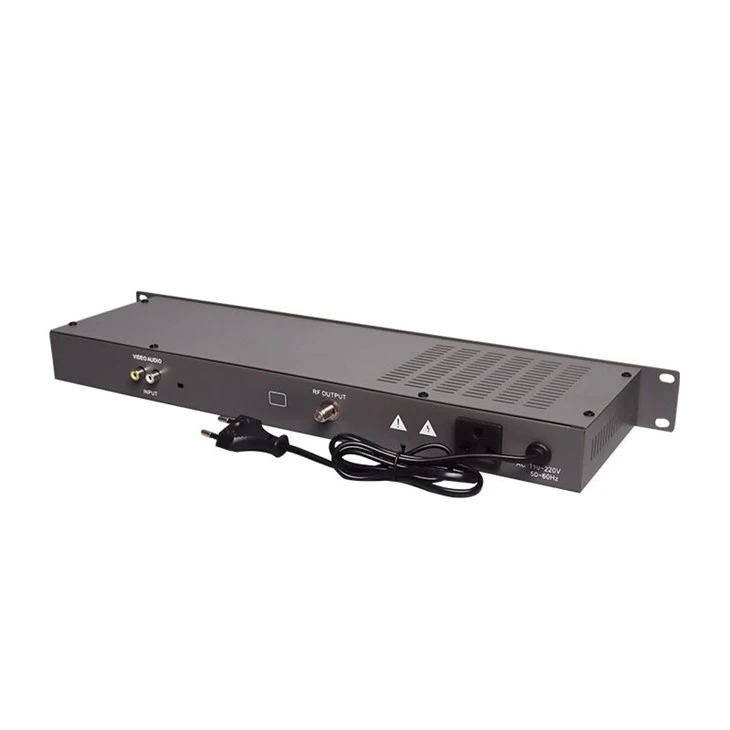

Modulador analògic àgil

AH-860J Economy Agile Channel Modulador de freqüència adjacent

Enviar la consulta

Introducció al producte

Descripció del producte

El modulador analògic àgil d'un sol canal és de baix cost i d'alta estabilitat.

Característiques del modulador analògic àgil

1. Freqüència intermèdia, freqüència de conversió dues vegades i amb filtre de serra, banda lateral petita pertorba.
2. La tècnica MCU s'aplica a la freqüència intermèdia d'àudio, la imatge d'alta freqüència i l'oscil·lador local de RF, amb estabilitat i precisió d'alta freqüència.
3. El circuit integrat s'aplica a les sortides, i cada circuit funcional de la unitat global adopta la tecnologia SMT, amb alta seguretat.
4. Freqüència de visualització LED, utilitzant el botó amunt i avall per seleccionar qualsevol freqüència de preferència.
5. Control convenient, tots els ajustos de nivell de freqüència estan dissenyats per endavant.
6. S'apliquen altes potències dinàmiques i fiables a part de la font de tensió.
7. Podem fer diferents canals segons les peticions del client’s.

Paràmetres

reflexió	rang de freqüència de sortida	45-870 MHz
	precisió de la freqüència	& plusmn; 5 kHz
	nivell de sortida	113 dBmV
	supressió de banda lateral	& sup3;60dB
	impedància de sortida	75Ω
	relació de vídeo a àudio	-10dB ~-20dB
vídeo freqüència	nivell d'entrada	0,6 ~ 1,5 Vp-p
	impedància d'entrada	75Ω
	reflex d'entrada	30 dB min
	coeficient K	4% màxim （ pols 2T ）
	vídeo s/n	50 dB
	C/L retard	40 segons
	resposta en freqüència	& plusmn; 1 dB
	guany diferencial	& plusmn; 4 % （ modulador 87,5 % ）
	fase diferencial	& plusmn; 4&graus; （ modulador 87,5 % ）
àudio freqüència	nivell d'entrada	-10 ~ 10 dBm
	impedància d'entrada	10KΩ min
	resposta en freqüència	& plusmn; 1 dB
	distorsió	1 %
	ràdio senyal a soroll	-60dB
	interval d'imatge d'àudio	segons l'estil
Font d'alimentació	voltatge	110 ~ 245 V AC
