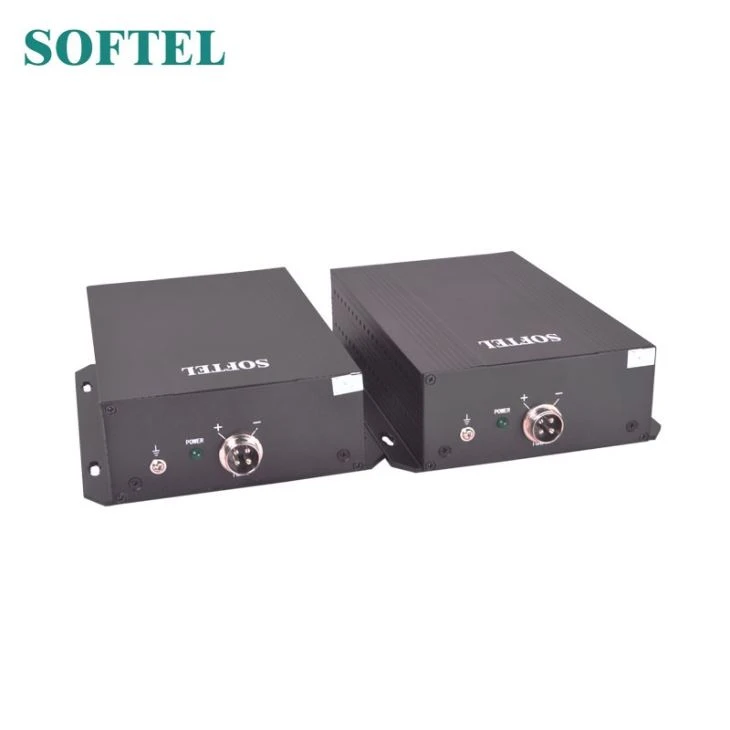

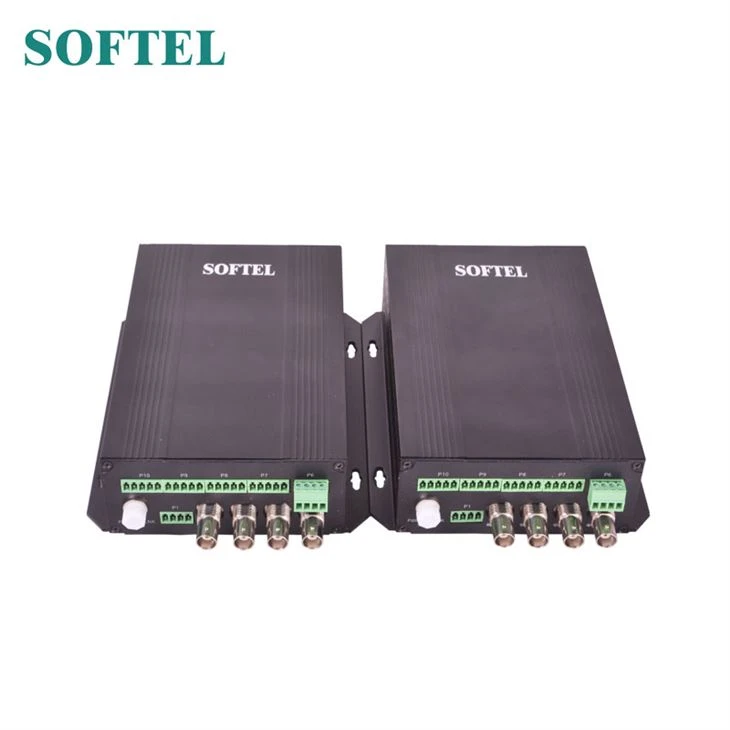

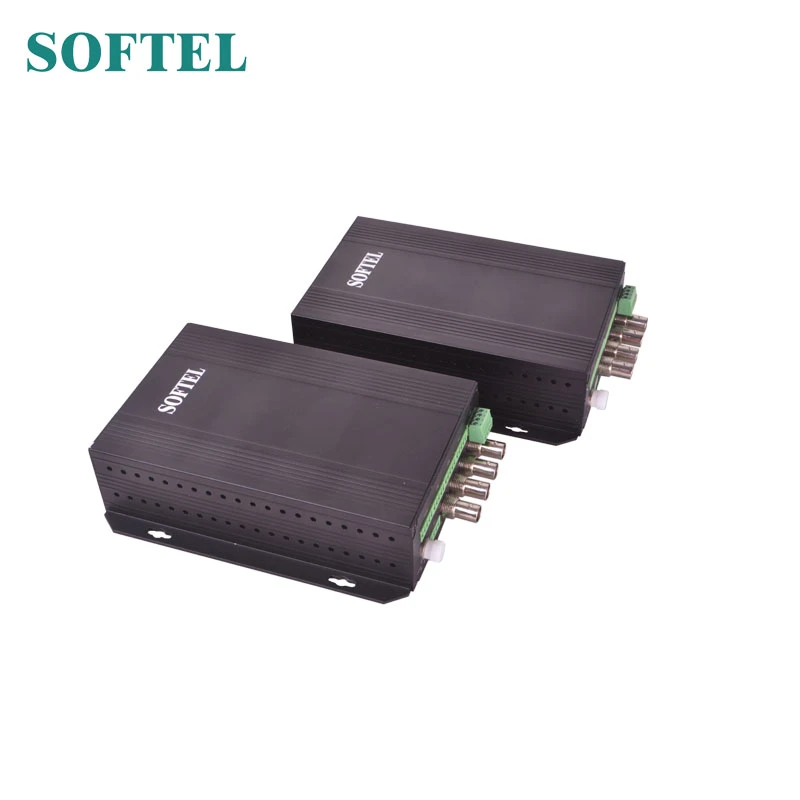

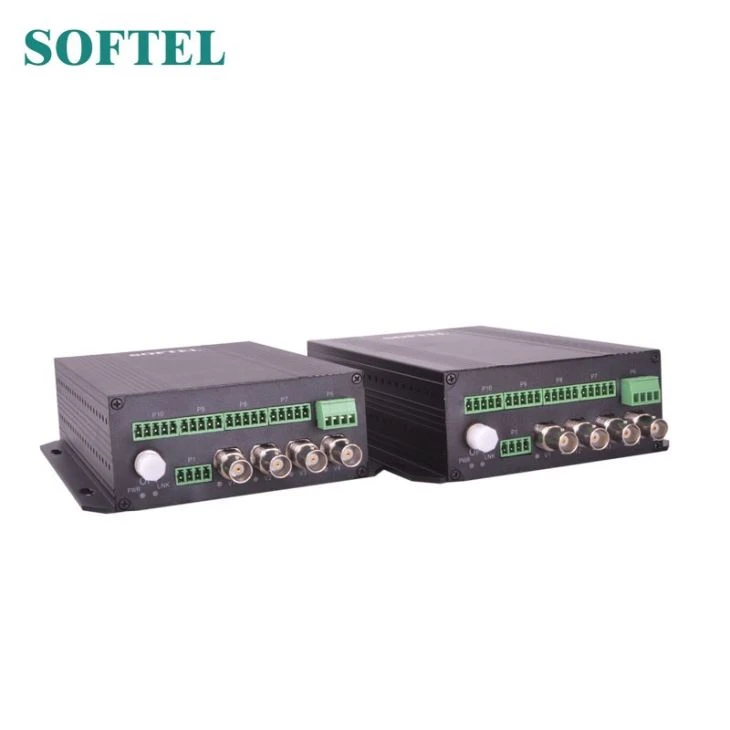

Convertidor de mitjans Ethernet
Aquest Ethernet Media Converter és un dispositiu de transmissió de fibra totalment digital, amb no compressió de classe mundial, tota la tecnologia de correcció de vídeo digital i tecnologia de transmissió de fibra Gigabit. Pot transmetre canals de senyal de vídeo de llarga distància, no distorsionació i en temps real 1 ~ 64 (o dades, àudio, Ethernet, alarma, telèfon si és necessari) per fibra d'un nucli.
Trets
1.Uncompressed 8 bits de vídeo i codificació d'àudio de 24 bits, tecnologia de transmissió digital síncrona d'alta velocitat.
2. Transmissió de fibra òptica de quatre senyals de vídeo en una fibra amb dades RS485,RS232 i RS422
3. senyals (tres de cada un) que poden ser d'una manera amb el vídeo o opcionalment dúplex.
4. Rang dinàmic super òptic, sense necessitat d'ajust
5. Indicació d'estat per a la font d'alimentació, senyal òptic i vídeo
6. No hi ha interferències electromagnètiques, interferències de radiofreqüència i corrent terrestre
7.Transmissió segura garantida sota un entorn electromagnètic pobre
8. Pèrdua màxima d'enllaç tolerable per a un sol mode de fibra única és 18db
9. Gamma de fins a 100km és possible amb operació opcional de 1550nm
10. Operació dúplex opcional sobre una fibra
Aplicació
1.CcTV xarxes
2.videoconferència
3.Sistemes de monitorització industrial
4.Aprenentatge a distància
Paràmetres del convertidor de mitjans Ethernet
Disponibilitat del canal | ||
| (especificar en el moment de l'ordre) | Camí cap endavant | Camí invers |
| Nombre de canals de vídeo | 1,2 o 4 | 0 |
| Nombre de canals de dades | 0 o 1 | 1 |
| Nombre de canals d'àudio opcionals | 0,2,4 o 8 | 0,2,4 o 8 |
| Nombre de canals de dades opcionals | Del 0 al 8 | Del 0 al 8 |
Elèctrica | |
Vídeo | |
| Impedància d'entrada/sortida | 75Ω compost |
| Nivell d'entrada/sortida | 1Vp-p nominal |
| Connectors de vídeo | Bnc |
| Ample de banda(±0.5dB) | 20Hz-20 KHz (20Hz-20 KHz) |
| Relació senyal a soroll | >63dB (A prop de >63dB) |
| Linealitat | <><> |
Àudio | |
| Impedància d'entrada/sortida | 48KΩ/10KΩ (anglès) |
| Nivell d'entrada/sortida | 2Vp-p nominal |
| Connectors d'àudio | Bloc de terminals |
| Ample de banda(±0.5dB) | 20Hz-20 KHz (20Hz-20 KHz) |
| Relació senyal a soroll | >75dB (A prop de >75dB) |
| Linealitat | <0.1% total="" harmonic=""> |
| Dades | |
| Interfície de dades opcional | RS232, RS485 i RS422 |
Connector de dades estàndard | Bloc de terminals |
| Taxa de dades opcional | DC-150Kbps (dc-150Kbps) |
| Velocitat d'error del bit de dades | <> |
| Ethernet | |
| Interfície Ethernet | 10/100 Base-T |
| Connector de dades estàndard | Preu mitjà per nit |
| Taxa de dades opcional | 100M% |
| Tancament de contactes | |
| Interfície física | Terminals estàndard de la indústria |
| Senyal d'entrada | Qualsevol alarma activa o passiva, entrada de tancament de contacte, suporta TTL, RS-232/422/485 o botons d'interruptor passiu |
| Senyal de sortida | Qualsevol alarma activa o passiva, entrada de tancament de contactes, suporta TTL, RS-232/422/485 o entrada de contacte de relé |
| Òptica | |
| Longitud d'ona transmissora | 1310nm o 1550nm |
| Potència de parella transmissora | Hi ha diverses opcions disponibles des de 4dB fins a -4dB |
| Sensibilitat del receptor | <> |
| Connectors òptics | ST, FC i SC són opcionals |
| Pressupost d'enllaços | De 22dB a 30dB a 1310nm o 1550nm |
| Tipus de fibra | fibra d'un sol mode, fibra única |
| Distància de transmissió | mode únic 100Km |
Nota: Moltes combinacions de tipus làser i nivells i tipus i sensibilitats són possibles. Poseu-vos en contacte amb N-NET per a més detalls *També és possible configurar la unitat com 8 àudio,0 dades o 0 àudio 8 dades. | |
| Característica física | |
| Tensió d'entrada | AC220/DC+5V |
| Temperatura de funcionament | -25°C ~ +75°C |
| Humitat relativa | 0 ~ 95% (no condensació) |
| Inducció | EN50130-5, 1995 |
| Febre de les marees | Bs2011 (en pel·len) |
| Dimensió | 110mm(W)×174mm(D)×47mm(H)firmware per a la instal·lació no inclosa |
| Xassís Consum Actual 0.75Amp per a 4 canal de vídeo i 1 dades del canal | |
