1). Introducció
La fibra òptica G.652 és el primer tipus de fibra òptica monomode utilitzat, i també és la fibra òptica més utilitzada a les xarxes de comunicació. Tant si es tracta d'una xarxa de llarga distància, d'una xarxa local o d'una xarxa d'accés, la fibra òptica G.652 és la protagonista absoluta, i el seu ús global suposa més del 95%.
Les fibres òptiques G.652 es divideixen en quatre subcategories a, b, c i d. Aleshores, quina diferència hi ha entre cada subcategoria? Això comença amb les característiques d'atenuació de la fibra òptica i el coeficient PMD (dispersió del mode de polarització) de la fibra òptica.
2). Característiques d'atenuació de la fibra òptica
El coeficient d'atenuació de la fibra monomode convencional varia amb la longitud d'ona, tal com es mostra a la figura següent. A causa de la influència dels ions hidròxid en el material de la fibra, l'atenuació de la fibra a la longitud d'ona de 1383 nm és relativament gran i es mostrarà un pic d'ona a la figura, que normalment s'anomena "pic d'aigua". Per tant, els sistemes de comunicació generalment eviten la regió de longitud d'ona de 1383 nm.

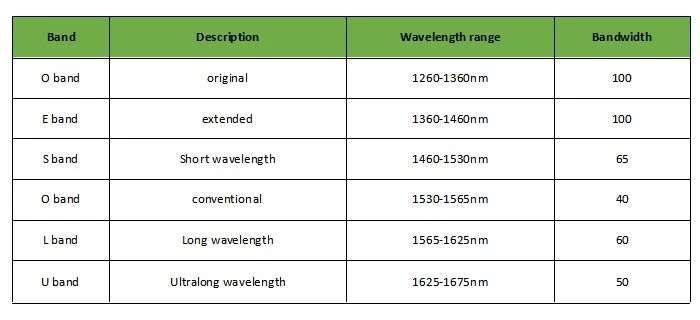

Les fibres òptiques monomode convencionals tenen bones característiques d'atenuació en el rang de longitud d'ona de 1260 nm a 1675 nm (excloent la regió de 1380 nm). Per tant, ITU-T divideix els sistemes de comunicació de fibra òptica monomode en O, E, S, C, L i U. Banda òptica, el rang de longitud d'ona de cada banda es mostra a la figura següent.
A les diverses bandes anteriors, excepte la banda E, es poden utilitzar diverses altres bandes per a la comunicació. Això no és res, però encara hi ha una empresa anomenada Lucent que ja no ho suporta. Van inventar una mena de fibra òptica l'any 1998. La corba d'atenuació d'aquesta fibra òptica a la banda E és plana, tal com es mostra a la figura següent. Aquest tipus de fibra es pot utilitzar per a la comunicació en bandes de llum O, E, S, C, L, U, de manera que aquest tipus de fibra també s'anomena fibra d'ona completa o fibra de pic d'aigua baixa.
3). Coeficient PMD de fibra òptica
La fibra òptica s'extreu a través de la torre de dibuix, igual que el ramen, la secció transversal de la fibra òptica no és un cercle completament regular, el que porta al fet que quan el senyal òptic es transmet a la fibra òptica monomode , es separaran els dos modes de polarització mútuament perpendiculars continguts en el mode fonamental. Propaga a diferents velocitats, de manera que hi ha una diferència de temps en arribar a l'altre extrem de la fibra, que és la dispersió en mode de polarització, o PMD per abreujar-se, tal com es mostra a la figura següent. La diferència de temps en la longitud de la unitat de fibra s'anomena coeficient PMD.

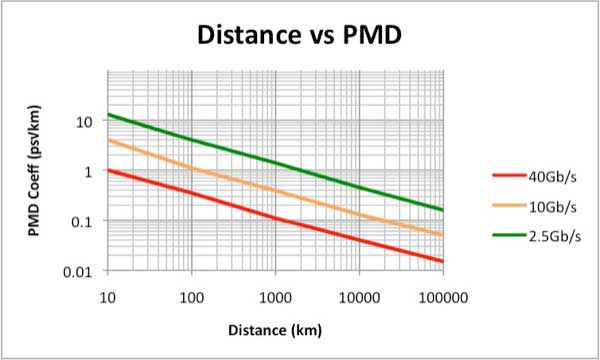

Quan la velocitat de comunicació és baixa, PMD no és suficient per afectar la transmissió del sistema. A mesura que augmenta la velocitat de transmissió, el PMD es converteix en un factor important que afecta la distància de transmissió. La relació entre el coeficient PMD, la velocitat de transmissió i la distància de transmissió es mostra a la taula següent.
Òbviament, com més petit sigui el coeficient PMD de la fibra òptica, millor. Es recomana que el coeficient PMD de l'estàndard nacional actual no superi {{0}}.2ps/√km, i el coeficient PMD dels productes reals de fibra òptica generalment no supera els 0,1ps/√km.
4). Classificació de la fibra òptica G.652

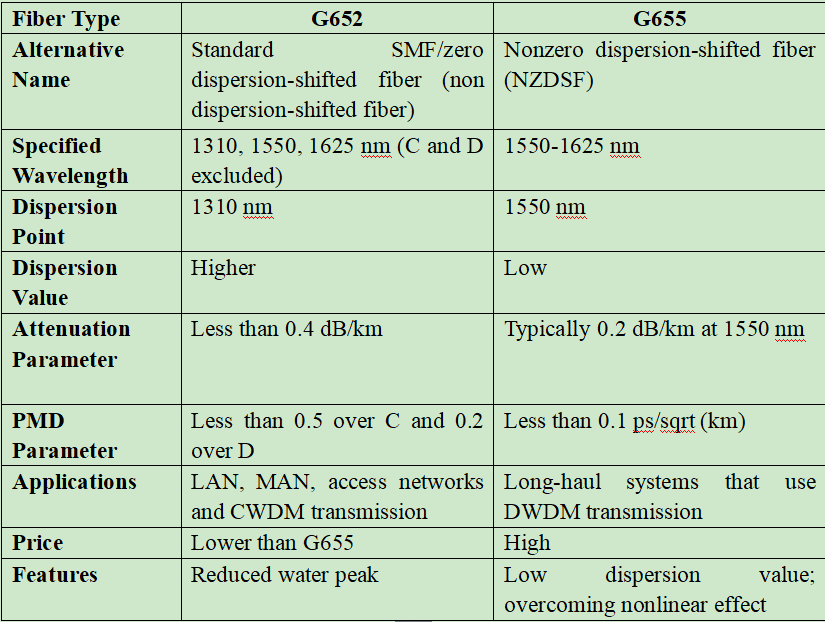

Les subcategories de G.652 es distingeixen principalment de les dues dimensions de les característiques d'atenuació de la fibra i els paràmetres PMD, tal com es mostra a la taula següent.
5). Aplicació de la fibra òptica G.652
El tipus de fibra amb un coeficient PMD més gran mostra que no pot complir els requisits de transmissió cada cop més alts. Per tant, amb la millora del procés de fabricació de fibra, G.652A i G.652C s'eliminen gradualment pel mercat.
El mercat actual té demanda de fibres òptiques tant G.652B com G.652D. Com que els preus de les fibres òptiques G.652D i G.652B són gairebé els mateixos, la proporció de vendes de fibres òptiques G.652B és molt baixa (menys del 5% de les vendes totals de fibres òptiques G.652. %).
Tot i que la fibra òptica G.652D és una fibra òptica d'ona completa, sembla que no cal fer servir tantes bandes d'ona per a la comunicació òptica. Per exemple, el DWDM actual utilitza principalment 80 ones a la banda C, i les bandes S i L no s'han utilitzat durant molts anys. A més, a causa de la limitació de l'efecte no lineal de les fibres òptiques, el nombre de canals que es poden transportar al sistema WDM és limitat. Davant l'aplicació de DWDM, la fibra òptica de totes les ones és completament innecessària.
Per tal de cooperar amb l'ús de fibra òptica d'ona completa, ITU-T va llançar l'estàndard CWDM el 2002, que divideix la banda completa de fibra òptica monomode en 18 longituds d'ona i l'interval de canal de cada longitud d'ona és de 20 nm, tal com es mostra a la figura següent.
Però com que CWDM no té superioritat en comparació amb DWDM, per tant, gairebé 20 anys després del llançament dels estàndards de fibra òptica i CWDM G.652D, la banda E té poca aplicació pràctica. Fins als últims dos anys, amb l'ús generalitzat de la divisió de longitud d'ona passiva utilitzant la tecnologia CWDM al portador C-RAN (xarxa d'accés per ràdio centralitzada), els avantatges de la fibra òptica G.652D s'han reflectit plenament.
