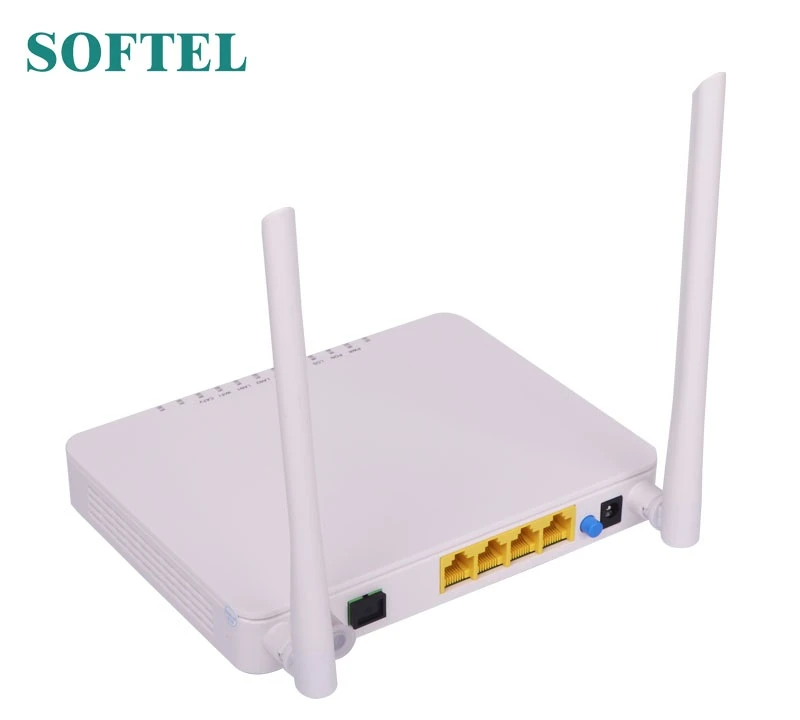

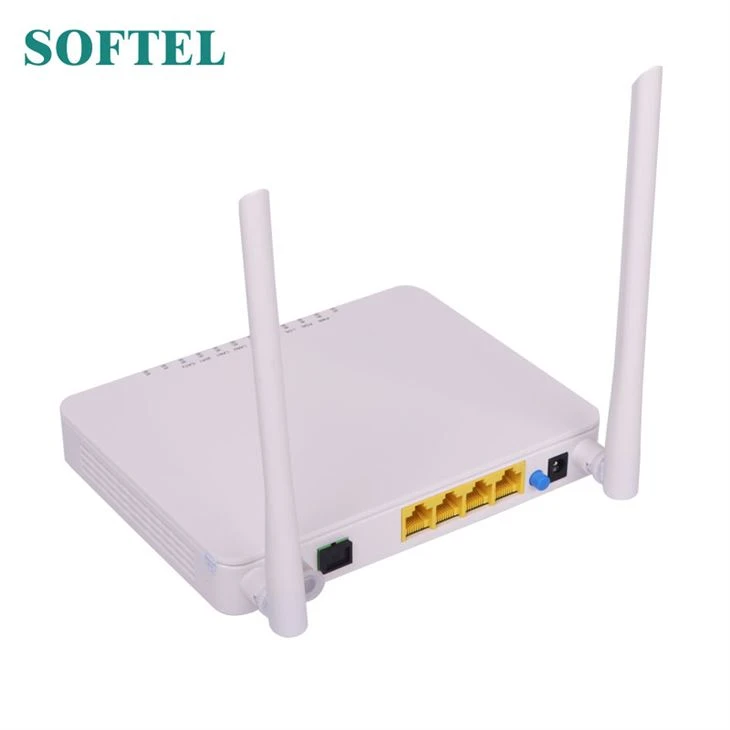

4GE CATV Wifi ONU GPON

Interfície

Interfície d’enllaç superior

1 * port GPON, estàndard FSAN G.984.2, classe B +
Velocitat de dades a l’aigua: 2.488 Gbps
Rata de dades a l’alçada: 1.244Gbps
SC / PC fibra de un sol mode
Pèrdua d’enllaç de 28dB i distància de 30 km amb 1: 128

Interfície CATV

1 sortida RF
Connector de tipus F femení

Interfície Ethernet

4 * 10/100 / 1000Mauto-negociació
Mode complet / mig dúplex
Connector RJ45
Auto MDI / MDI-X
100m de distància

Interfície d'alimentació

Alimentació de corrent continu de 12 V

Paràmetres de rendiment

PON
Ptica
Paràmetre

Longitud d’ona: Tx 1310nm, Rx1490nm
Potència òptica Tx: 0 ～ 5dBm
Sensibilitat a Rx: -27dBm
Potència òptica de saturació: -8dBm
Tipus de connector: SC
Fibra òptica: fibra monomodal de 9 / 125ɥm

Transmissió de dades
Paràmetre

PON Rendiment: aigües baixes 2.488Gbit / ss; Riu 1.244Gbit / s
Ethernet: 1000Mbps
Ràtio de pèrdua de paquets: <1 *="">
latència: <>

Capacitat empresarial

Intermutador de velocitat de fil de capa 2
Suport a la conversió VLAN TAG / UNTAG ， VLAN
Suport de la limitació de velocitat basada en port
Classificació de la prioritat de suport
Suport al control de tempestes d'emissió
Suport a la detecció d’enllaços

Gestió de Xarxes

Mode de gestió

Interfície OMCI compatible estàndard tal com es defineix per la UIT-T G.984.4
Suport TR069 i gestió de WEB

Funció de direcció

Monitor d'estat, Gestió de configuracions, Gestió d'alarmes, Gestió de registres

Característiques físiques

Shell

Carcassa de plàstic

Potència

Adaptador d'alimentació 12VDC / 1A extern
Consum elèctric: <>

Dimensió i pes

Dimensió de l’element: 200 mm (L) x 140 mm (P) x 33 mm (H)
Pes de l’element: 0,5kg

Ambiental
Especificacions

Temperatura de funcionament: de 0 a 50ºC
Temperatura d’emmagatzematge: -40 a 85ºC
Humitat de funcionament: del 10% al 90% (sense condensació)
Humitat d’emmagatzematge: 5% a 95% (No condensant)

Paràmetres de rendiment

Estàndard

IEEE802.11b / g / n

Freqüència

2.400 ~ 2.500 GHz

Taxa de dades sense fils

IEEE 802.11b: 1,2,5,5,11Mbps
IEEE 802.11g: 6,9,12,18,24,36,48,54Mbps
IEEE 802.11n: fins a 200 Mbps

Esquemes de modulació

802.11g: 64QAM, 16QAM, QPSK, BPSK, DSSS 802.11b: CCK, DQPSK, DBPSK =
HT20: 64 QAM, 16QAM, QPSK, BPSK

Canal

13 * Canal, configurable per complir els estàndards dels EUA, Canadà, Japó i Xina

Sensibilitat de recepció de radiofreqüència

802.11b: -96dBm @ 1 Mbps; -93dBm @ 2 Mbps;
-91dBm @ 5,5 Mbps; -88dBm @ 11 Mbps
802.11g: -90dBm @ 6 Mbps; -89dBm @ 9 Mbps;
-89dBm @ 12 Mbps; -867dBm @ 18 Mbps;
-83dBm @ 24 Mbps; -79dBm @ 36 Mbps;
-75dBm @ 48 Mbps; -75dBm @ 54 Mbps
802.11n: -96dBm @ 1 Mbps; -88dBm @ 11 Mbps;
-90dBm @ 6Mbps; -75dBm @ 54Mbps;
-86dBm @ m0 / 20MHz; -69dBm @ m15 / 20MHz;

Potència RF Tx

• Potència TX mode B @ 11 Mbps: 18dBm +/- 2
• Potència TX mode G @ 54 Mbps: 16dBm +/- 2
• Potència TX en mode 11n @ HT20: 16 dBm +/- 2

Mode Xifrat

64-bit, 128-bit WEP, AES, TKIP, WPA, WPA2, 802.1x

Distància de transmissió

100 m d’interior
Zona de cobertura exterior de 300 m
(segons l’entorn real)

Longitud d’ona

1100-1600nm

Pèrdua de rendibilitat òptica

> 45dB

Potència òptica d’entrada

-15dBm ～ 0dBm

ONT-4GE-RFW

-18dBm ～ -9dBm

ONT-4GE-RFW-L

-18dBm ～ 0dBm

ONT-4GE-RFW-A

Freqüència de radiofreqüència

47MHz ~ 1000MHz

Palanca de sortida RF

84dBuV (@ -5dBm @ 85MHz)

ONT-4GE-RFW

81dBuV (@ -10dBm @ 85MHz)

ONT-4GE-RFW-L

78dBuV (@ -12 ~ -2dBm @ 85MHz)

ONT-4GE-RFW-A

CNR

> 47dB (@ -5dBm @ canal DS22)

ONT-4GE-RFW

> 41dB (@ -10dBm @ canal DS22)

ONT-4GE-RFW-L
ONT-4GE-RFW-A

CSO

> 60dBc (@ -5dBm @ canal DS22)

ONT-4GE-RFW

> 60dBc (@ -10dBm @ canal DS22)

ONT-4GE-RFW-L
ONT-4GE-RFW-A

CTB

> 60dBc (@ -5dBm @ canal DS22)

ONT-4GE-RFW

> 60dBc (@ -10dBm @ canal DS22)

ONT-4GE-RFW-L
ONT-4GE-RFW-A

Pèrdua de rendibilitat de la sortida RF

> 14dB

ONT-4GE-RFW

> 12dB

ONT-4GE-RFW-L
ONT-4GE-RFW-A

75Ohm

Funció AGC

Assistència

ONT-4GE-RFW-A
