Fusion Splicing Machine
Fusion Splicing Machine

Màquina d'Empalriment de fusió

Es tracta d'una nova màquina d'Empalriment de fusió dissenyada. La descàrrega d'elèctrodes pot ser de més de 4000 vegades.

Enviar la consulta

Introducció al producte

Màquina d'Empalriment de fusió

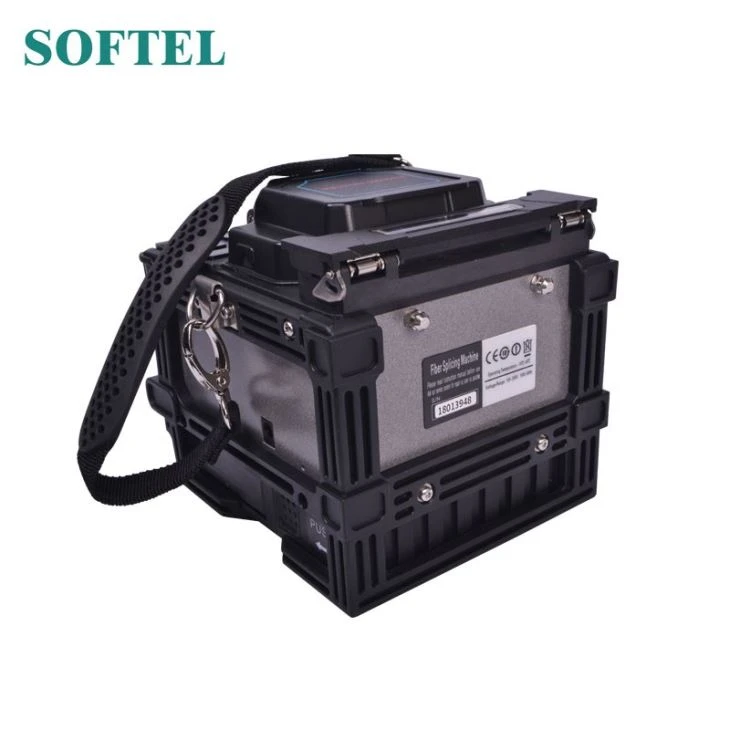

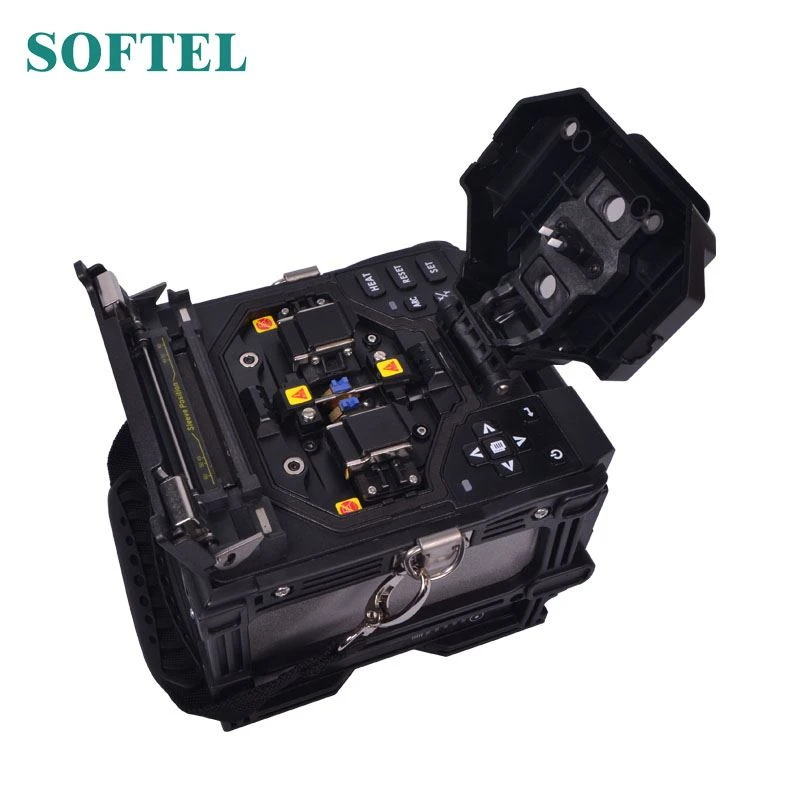

FSP-05 fusió òptica Splice és una nova màquina d'splicing de fusió dissenyada. La funció de gran abast i la pèrdua de l'empalmament baixa que és competent per a la construcció de la línia de tronc i FTTX.

A causa de la configuració compacta i el mecanisme precís, pot adaptar-se a un entorn execrable. La bulitin bateria de LiIon de gran capacitat pot suportar treball de camp a llarg termini. L'instrument pot adoptar tot tipus de circumstàncies atroços i la consistència de la pèrdua d'empalmament es va millorar.

Trets

6s per a splicing i 26s per a calefacció

Les magnificacions de nucli de fibra amplada màxima és fins 250x.

La descàrrega d'elèctrodes pot ser de més de 4000 vegades.

Escalfador integrat és fàcil i còmode d'operar.

Té port USB per a l'actualització de programari i els registres de dades d'exportació.

Sistema de processament digital d'imatge PAS, Core a alineació principal

ARC calibrat per la temperatura i la pressió de l'aire de forma automàtica

360 ° armadura de goma protegeix la màquina de xoc, aigua i pols

5200mAh i pila de li de pluggable, típica 200 cicles splicing i calefacció

Multi-funció abraçadores de suport són adequades per a les fibres nues, cables de línia de la pell, cables pont etc.

Especificacions de la màquina d'Empalriment de fusió

Fibra aplicable	SM (G. 652), MM (G. 651), DS (G. 653), NZDS (G. 655), altres (incloent G. 657)
Recompte de fibres	Únic
Diamensions de fibra aplicables	Diàmetre de tancament: 80-150 μm; diàmetre de recobriment: 160 – 900 μm
La pèrdua típica d'entroncament	SM: 0,02 dB, MM: 0,01 dB, DS: 0,04 dB, NZDS: 0,04 dB
Pèrdua de retorn	> 60dB
Longitud d'escissió de fibra	10-16mm (diàmetre de revestiment<>
Programa d'splicing	40 grups
Mode d'operació	Manual, automàtic
Auto-escalfament	Disponible
Temps d'splicing típic	6 segons
Temps de calefacció del tub	26 segons per 60mm i fundes de 40mm encongiment
Magnificació de vista de fibra	250X (X o vista de Y), 125X (X i vista d'Y)
Mètode de visualització i visualització	2 càmeres de CMOS, monitor de LCD de color de 4,3 polzades
Emmagatzematge del resultat de l'empalmament	4000 resultats
Avaluació de la pèrdua	Disponible
Test de tensió	1.8-2.2 n
Interfície	Interfície de menú de GUI, operació més fàcil
Capacitat de la bateria	5200mAh li-bateria, cicles típics de 220 (Splice i tub tèrmic)
Alimentació	Adaptor, entrada: AC100-240V (50/60HZ), sortida: DC11-13.5 V
Vida de l'elèctrode	Més de 4000 descàrregues d'ARC, es poden reemplaçar convenientment
Terminals	Port d'USB 2,0, per carregar resultats d'Splice i programari que millora
Estat de funcionament	Altitud: 0-5000m, humitat: 0 95%, temperatura:-10 ° c ~ 50 ° c; Velocitat del vent: Max 15M/s
Dimensió	149mm (L) x120mm (W) x127mm (H)
Pes	1.9 kg incloent la bateria
