Fibra GYXTW 4 Core
Fibra GYXTW 4 Core
Descripció general del producte deFibra GYXTW 4 Core
2.1 Introducció

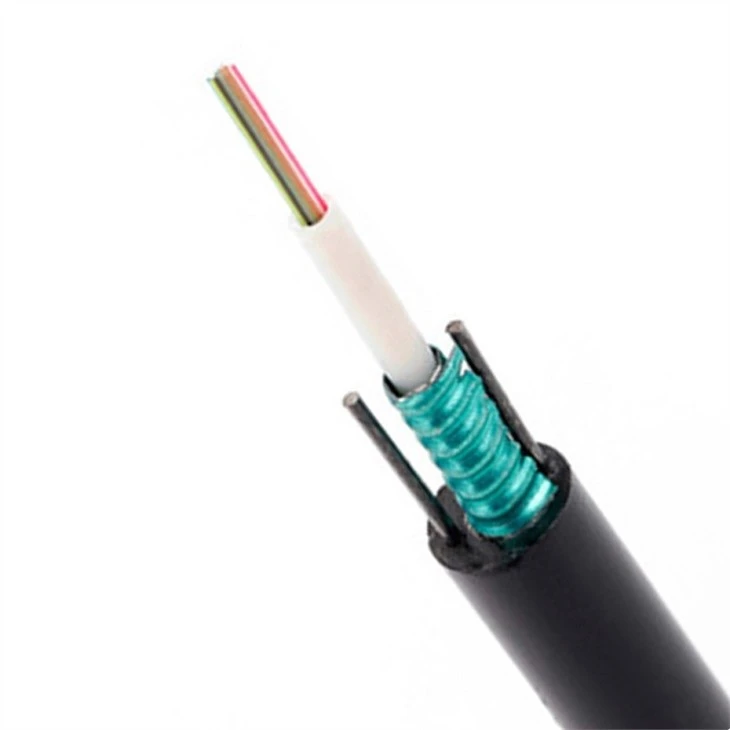

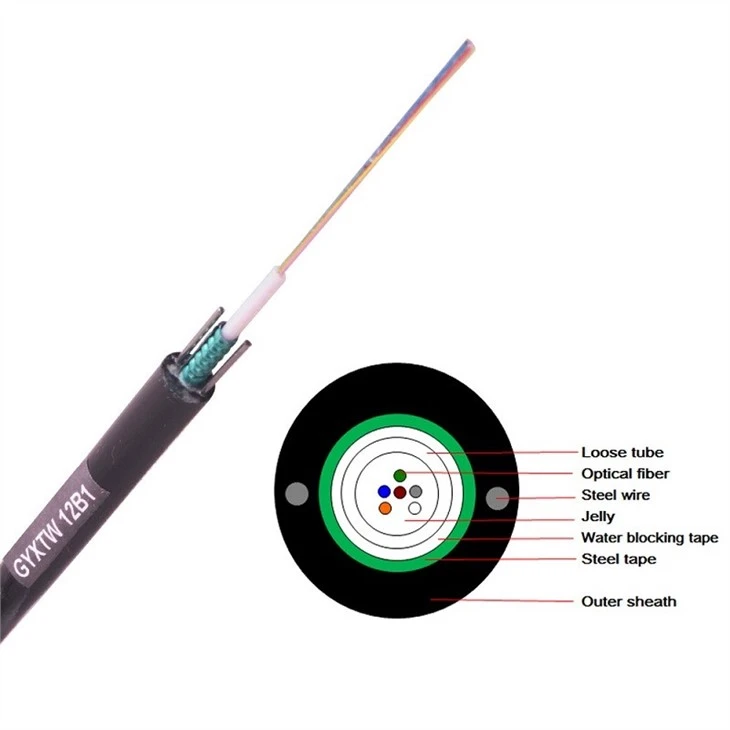

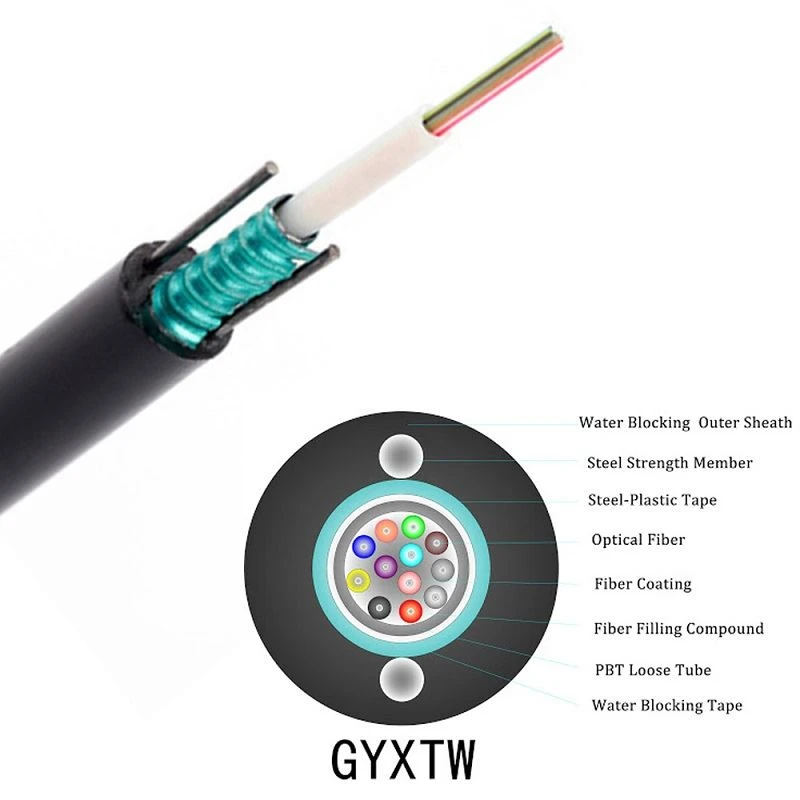

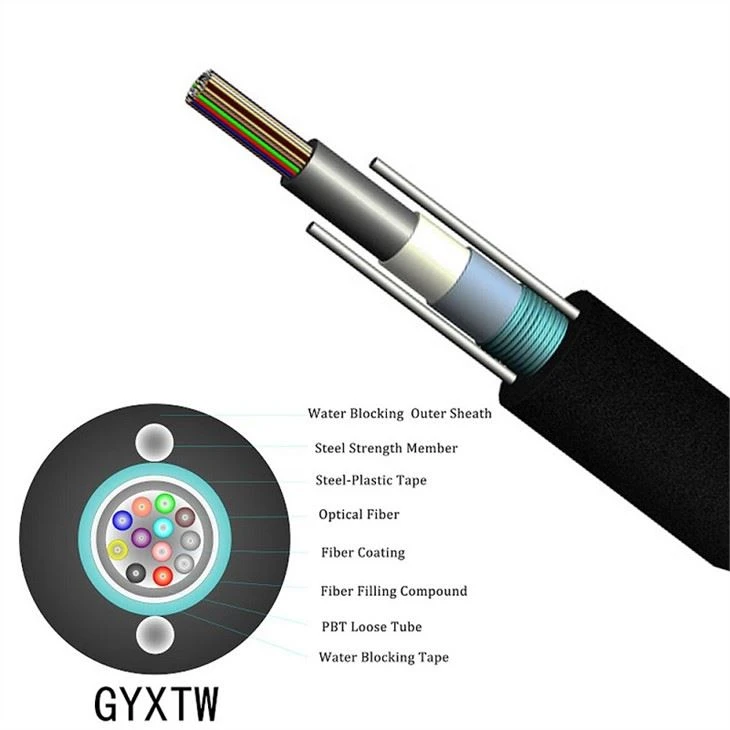

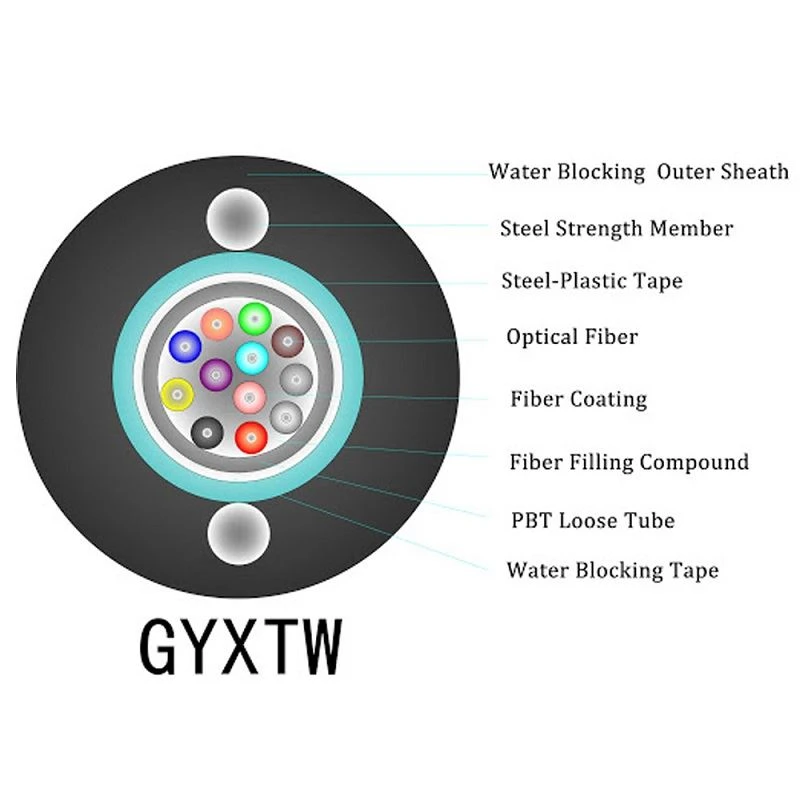

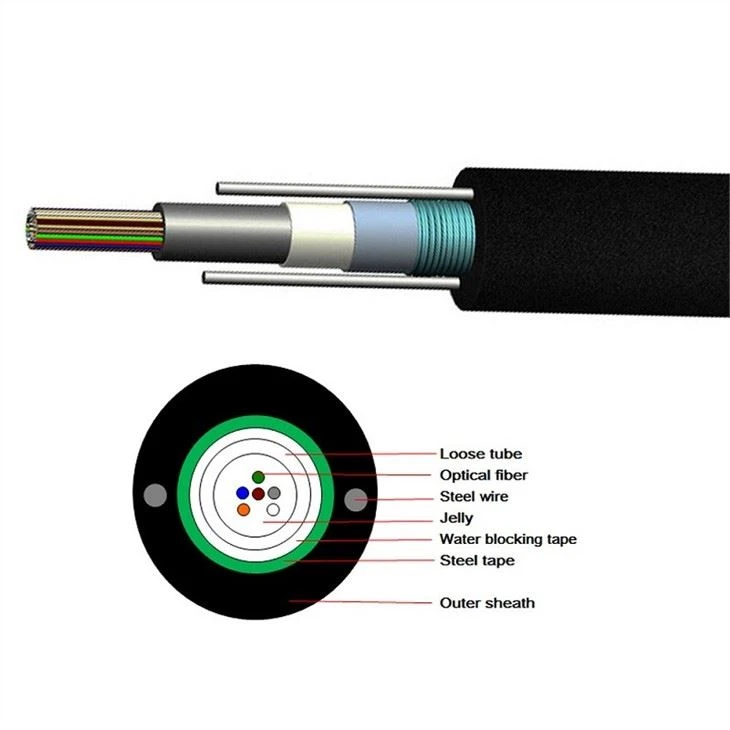

Construcció central de tubs, farcit de gelatina, cinta hidràulica i cinta d’acer, i després funda exterior de PE incorporada amb dos elements de resistència de filferro d’acer.
2.2 Codi de colors
El color del tub és naturalesa. El color de la fibra al tub comença des del número 1 blau.
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Blau | taronja | Verd | Marró | Gris | Blanc | Vermell | Negre | Groc | Porpra | Rosa | Aqua |
2.3 Estructura i paràmetre del cable
SN | Article | Unitat | Valor | ||
1 | Nombre de fibres | comptar | 4/6 | 8/12 | 24 |
2 | Diàmetre del tub | comptar | 2.2 | 2.4 | 3.2 |
3 | Diàmetre del cable (± 5%) | mm | 8.5 | 8.7 | 9.5 |
4 | Pes del cable (± 10%) | kg / km | 72 | 74 | 87 |
5 | Tensió a curt termini | N | 1500 | ||
6 | Crush a curt termini | N / 100 mm | 1000 |
Nota: Les mides mecàniques són valors nominals.
3. Característica de GYXTW 4 Core Fiber
3.1 Radi de flexió mínim per a la instal·lació
Estàtic: 15x diàmetre de cable
Dinàmic: 20x diàmetre de cable
3.2 Rang de temperatura d'aplicació
Funcionament: - 40 ℃ ~ +60 ℃
Instal·lació: -10 ℃ ~ +60 ℃
Emmagatzematge / transport: - 40 ℃ ~ +60 ℃
3.3 Amplificador&mecànic principal; prova de rendiment ambiental
Article | Mètode de proves | Condició d'acceptació |
Resistència a la tracció IEC 60794-1-2-E1 | - Càrrega: tensió a curt termini - Longitud del cable: uns 50m - Temps de càrrega: 1min | Cep de fibra: 0,6% - Sense trencament de fibra ni danys a la funda. |
Prova de Crush IEC 60794-1-2-E3 | - Càrrega: aixafament a curt termini - Temps de càrrega: 1min | - Canvi de pèrdua 0,1 dB £ 1550nm - Sense trencament de fibra ni danys a la funda. |
4. Característica de GYXTW 4 Core Fiber
Informació sobre fibra G652D
Diàmetre del camp de mode (1310 nm): 9,2 mm ± 0,4 mm
Diàmetre del camp de mode (1550 nm): 10,4 mm ± 0,8 mm
Tallar la longitud d'ona de la fibra cablejada (lcc): 1260 nm de lliures
Atenuació a 1310 nm: 0,36 dB / km
Atenuació a 1550 nm: 0,22 dB / km
Pèrdua de flexió a 1550 nm (100 voltes, radi de 30 mm): 0,05 dB
Dispersió entre 1288 i 1339 nm: 3,5 £ lliures per punt (nm • km)
Dispersió a 1550 nm: 18 lliures lliures per punt (nm • km)
Pendent de dispersió a una longitud d'ona de dispersió zero: 0,092 £ / nm2 • km

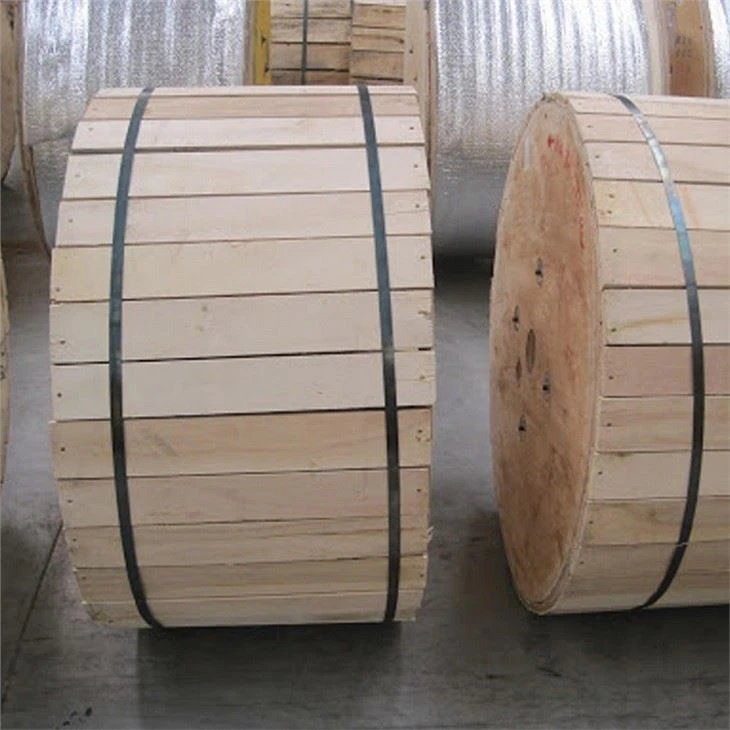

Paquet de fibra de nucli GYXTW 4

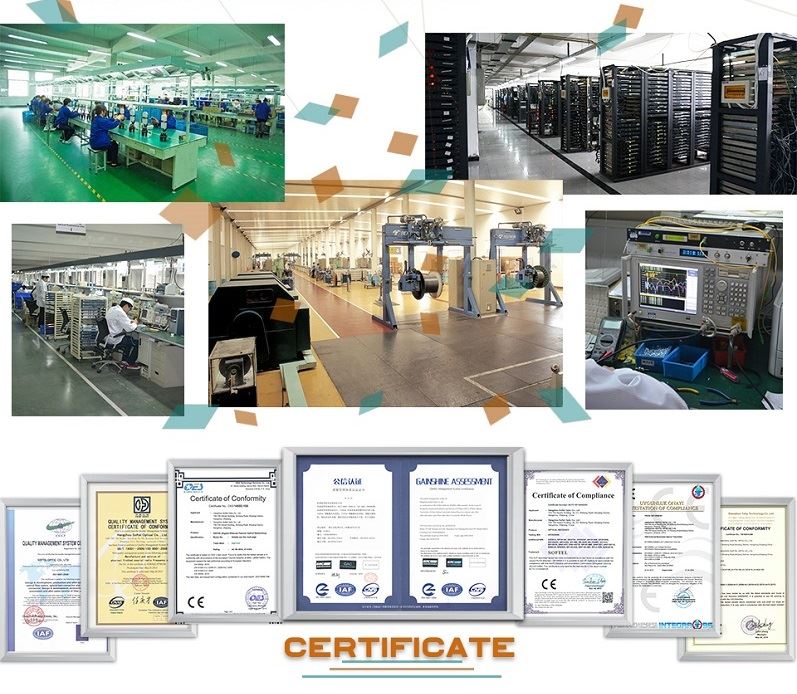

Procés de producció de GYXTW 4 Core Fiber
Informació de la companyia
Tenim més de 100 empleats, un 10% d’ells són tècnics superiors. Amb més de 1.000 metres quadrats de línies de muntatge de producció estàndard, comptem amb estrictes procediments de control de qualitat. Cada unitat del nostre producte passarà per procediments de control de qualitat de tres capes, comprovació del material abans de la producció, estabilitat i proves de rendiment després de la producció, detecció d’embalatges abans del lliurament.
La majoria dels nostres productes s’exporten a Amèrica del Sud, Rússia i països del nord d’Europa. Actualment, Softel té la seva oficina a Mèxic i llançarà una altra oficina a Colòmbia, que continuarà subministrant nombrosos agents, distribuïdors integrats i productors d'equips a tot el món.
Mitjançant una forta competència empresarial internacional de bona fe, tots els membres del nostre personal senten un gran èxit. treballar sota una forta responsabilitat. A més, estem molt orgullosos d’oferir als nostres clients inestimables productes d’alta qualitat, alta fiabilitat, alta eficiència i competitius.
