Cable de fibra òptica ADSS

El cable de fibra òptica ADSS és un cable de fibra òptica d’estil tub, amb membre de força central de FRP

Enviar la consulta

Introducció al producte

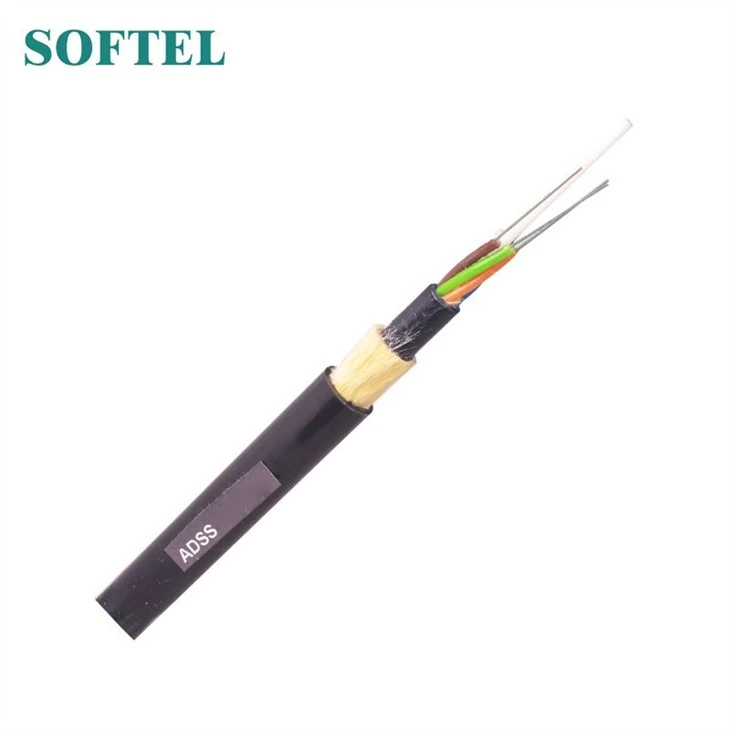

Cable de fibra òptica ADSS

ADSS Optical Fiber Cable

Descripció general del producte Cable de fibra òptica ADSS

Construcció de tubs solts, tubs farcits de gelatina, elements (tubs i farcits quan calgui) col·locats al voltant d’un membre de resistència central no metàl·lic, filats de polièster que s’utilitzen per lligar el nucli del cable, cinta de bloqueig d’aigua embolicada al nucli del cable, reforç de fil d’aramida, 1 funda exterior de corda rip i PE.

Descripció

1. El cable ADSS és un tub solt encallat. Les fibres, de 250 μm, es col·loquen en un tub solt de plàstic d’alt mòdul. Els tubs s’omplen amb un compost d’ompliment resistent a l’aigua.

2. Els tubs (i els farcits) estan encallats al voltant d’un FRP (plàstic reforçat amb fibra) com a element de força central no metàl·lic en un nucli de cable compacte i circular.

3. Després que el nucli del cable s’ompli amb compost d’ompliment. està cobert amb una fina funda interior de PE (polietilè).

4. Després d’aplicar una capa encallada de fils d’aramida sobre la funda interior com a element de resistència, el cable es completa amb la funda exterior de PE o AT (antiregistre).

ADSS Optical Fiber Cable 2

Amplificador de fibra GG; codi tubecolordeCable de fibra òptica ADSS

No	1	2	3	4	5	6
Color	Blau	taronja	Verd	Marró	Pissarra	Blanc
No	7	8	9	10	11	12
Color	Vermell	Negre	Groc	violeta	Rosa	Aqua

ADSS Optical Fiber Cable 3

Paràmetres del producte del cable de fibra òptica ADSS

SN	Article	Unitat	Valor
1	Nombre de fibres	comptar	24
2	Nombre de fibres per tub	comptar	6
3	Estructura de cables	comptar	1+6
4	Gruix de la part exterior	mm	Nominal 1.7
5	Diàmetre del cable (± 5%)	mm	11.0
6	Pes del cable (± 10%)	kg / km	88
7	Tensió màxima permesa	N	4000
8	Crush a curt termini	N / 100 mm	1000
9	Abast	m	≤100
10	Velocitat del vent	km / h	60~140
11	Gruix del gel	mm	0
12	Instal·lació sag	%	≥1.0

Característiques:

1. Es pot instal·lar sense apagar l’alimentació
2. Excel·lent rendiment AT. El màxim inductiu en el punt de funcionament de la funda AT pot arribar als 25kV
3. Pes lleuger i diàmetre reduït que redueix la càrrega causada pel gel i el vent i la càrrega de les torres i el suport
4. Les grans longituds de tram i el tram més gran superen els 1000 m
5. Bon rendiment de resistència a la tracció i temperatura
6. La vida útil del disseny és de 30 anys

7. L’estat real de les línies elèctriques aèries es té molt en compte quan es dissenya el cable ADSS.

8. Per a línies elèctriques aèries de menys de 110 kV, s’aplica una funda exterior de PE.

9. Per a línies elèctriques iguals o superiors a 110 kV. S'aplica la funda exterior.

10. El disseny dedicat de la quantitat d’aramida i el procés d’encallament poden satisfer la demanda en diversos trams.

Aplicació

1. Aplicacions aèries exteriors
2. Sistema de transmissió de baixa tensió (≤12 kV)
3. Amplificador&ferroviari; Ruta del pal de telecomunicacions
4. Amplificador&subscriptor; Xarxa d'àrea local
5. Amplificador&de veu, dades, vídeo; sistema d’imatge

Paquet de cable de fibra òptica ADSS

package of ADSS Optical Fiber Cable
