Modulador de codificador HDMI

El modulador codificador de TV digital SFT3536S admet 8/16/24 entrades HDMI

Enviar la consulta

Introducció al producte

Descripció del producte

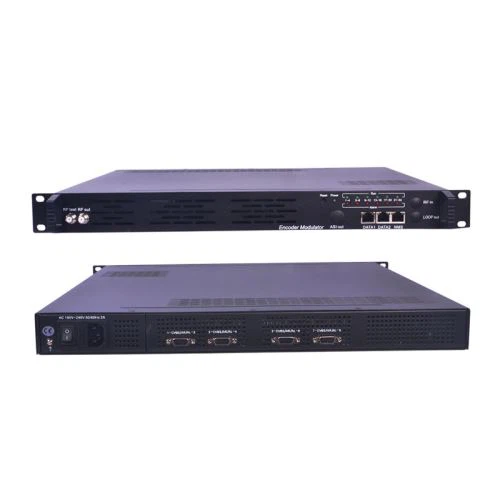

SFT3536S (modulador de codificador de televisió digital) és un dispositiu professional d'alta integració que inclou codificació, multiplexació i modulació. Admet 8/16/24 entrades HDMI, 1 entrada ASI, 1 entrada de pagador USB i 128 entrades IP mitjançant el port GE.

Característiques

8/16/24 entrades HDMI, codificació de vídeo MPEG-4 AVC/H.264
1 entrada ASI forre-mux
1 reproductor USB (insereix la unitat flash USB amb“xxx.ts” vídeos a SFT3536S i reprodueix el contingut d'una manera fàcil; sistema de fitxers FAT 32.)
128 Port IPinputoverUDP i RTPviaGE
Cada procés de canal de sortida del transportista màxim 32 IP des del port GE (amplificador UDP &; protocol RTP)
Codificació d'àudio MPEG1LayerII, LC-AAC i HE-AAC, AC3 PassThrough i ajust de guany d'àudio
Admet 12 grups de multiplexació/modulació DVB-C
Admet 8 grups de multiplexació / DVB-T / modulació ATSC --- Opcional
Admet 6 (o 16) grups de multiplexació/ISDB-Tmodulating --- Opcional
Admet 1 sortida ASI com a mirall d'un dels portadors de sortida de RF --- Opcional
Suport de sortida IP de 12 MPTS sobre UDP, RTP/RTSP– RFout DVB-C
Admet 8 sortides IP MPTS a través d'UDP, RTP/RTSP -- DVB-T/ATSC RFout
Admet 6 (o 16) sortida IP MPTS sobre UDP, RTP/RTSP -- ISDB-T RFout
Suport LOGO, subtítols i inserció de codi QR(Idioma admès: 中文, anglès, يةعربال, ไทย, , русский, اردو, per a altres llengües, consulteu-nos…)
Admet reasignació de PID/ajustament PCR precís/edició i inserció de PSI/SI
Control mitjançant gestió web i actualitzacions fàcils via web

Quadre de principis

Especificacions

Entrada	8/16/24 entrades HDMI per a l'opció 1 entrada ASI per re-mux 1 entrada de reproductor USB per a re-mux Entrada IP 128 per UDP i RTP, port GE, mdash RJ45 &; sortida DVB-C RF Entrada 128 IP a través d'UDP i RTP, port GE, mdash RJ45 &; Sortida RF DVB-T/ATSC 128 Entrada IP sobre UDP i RTP, port GE, mdash RJ45 &; Sortida RF ISDBT
Vídeo	Resolució	Entrada	1920&vegades;1080_60P,1920&vegades;1080_60i, 1920&vegades;1080_50P,1920&vegades;1080_50i, 1280&vegades;720_60P, 1280&vegades;720_50P, 720&vegades;576_50i,720&vegades;480_60i,
		Sortida	1920&vegades;1080_30P, 1920&vegades;1080_25P, 1280&vegades;720_30P, 1280&vegades;720_25P, 720&vegades;576_25P,720&vegades;480_30P,
	Codificació	MPEG-4 AVC/H.264
	Velocitat de bits	1 Mbps ~ 13 Mbps per canal
	Control de tarifes	CBR/VBR
	Estructura GOP	IP…P (ajust de marc P, sense marc B)
Àudio	Codificació	MPEG-1 Layer 2, LC-AAC, HE-AAC i AC3 Pass through
	Freqüència de mostreig	48KHz
	Resolució	24 bits
	Guany d'àudio	0-255 Ajustable
	MPEG-1 Capa 2 Velocitat de bits	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	Velocitat de bits LC-AAC	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	Velocitat de bits HE-AAC	48/56/64/80/96/112/128 kbps
Multiplexació	PID màxim Remapeig	255 entrades per canal
	Funció	Reassignació de PID (automàticament o manualment)
		Ajust PCR precís
		Genera automàticament la taula PSI/SI
Modulació	DVB-C	Canal QAM	Sortida de 12 portadores no adjacents (màxim amplada de banda 192 MHz)
		Estàndard	EN300 429/ITU-T J.83A/B
		MER	& ge;40db
		freqüència de RF	50~960MHz, pas d'1KHz
		Nivell de sortida de RF	-20~+3dbm, pas de 0,1db
		Taxa de símbols	5.0Msps~7.0Msps, 1ksps pas
			J.83A	J.83B
		constel · lació	16/32/64/128/256QA M	64/256 QAM
		Ample de banda	8M	6M
	DVB-T	Estàndard	EN300744
		Mode FFT	2K,4K, 8K

		Ample de banda		6M, 7M, 8M
		constel · lació		QPSK, 16QAM, 64QAM
		Interval de guàrdia		1/4, 1/8, 1/16, 1/32
		FEC		1/2, 2/3, 3/4, 5/6, 7/8
		MER		& ge;42 dB
		freqüència de RF		50~960MHz, pas d'1KHz
		Sortida de RF		Sortida de 8 portadores no adjacents (màxim amplada de banda 192 MHz)
		Nivell de sortida de RF		-20~ +3dBm, pas de 0,1db
	ATSC	Estàndard		ATSC A/53
		Ample de banda		6M
		constel · lació		8VSB
		FEC		RS(208 188)+Enreixat
		MER		& ge;40dB
		ACL		-55 dBc
		freqüència de RF		50~960MHz, pas d'1KHz
		Sortida de RF		Sortida de 8 portadores no adjacents (màxim amplada de banda 192 MHz)
		Nivell de sortida de RF		-20~+3dbm (per a tots els operadors), 0,5db de pas
	ISDB-T	Estàndard		ARIB STD-B31
		Ample de banda		6M
		constel · lació		QPSK, 16QAM, 64QAM
		Interval de guàrdia		1/32, 1/16, 1/8, 1/4
		Transmissió Mode		2K, 4K, 8K
		Tarifa del codi		1/2, 2/3, 3/4, 5/6, 7/8
		MER		& ge;40dB
		freqüència de RF		50~960MHz, pas d'1KHz
		Sortida de RF		Sortida de 6 (o 16) portadores no adjacents (amplada de banda màxima 192 MHz)
		Nivell de sortida de RF		-20dBm~+3dBm, 0,1dB de pas
Sortida de flux	1 sortida ASI com a mirall d'un dels portadors de sortida de RF (Opcional) Sortida de 12 MPTS sobre UDP i RTP/RTSP com a mirall de 12 portadors DVB-C, Sortida de 8 MPTS sobre UDP i RTP/RTSP com a mirall de 8 portadors DVB-T/ATSC (Opcional) Sortida de 6 MPTS sobre UDP i RTP/RTSP com a mirall de 6 portadors ISDB-T (Opcional) Sortida de 16 MPTS sobre UDP i RTP/RTSP com a mirall de 16 portadors ISDB-T (opcional) Interfície Ethernet Base-T 1 * 1000M, port GE
Funció del sistema	Gestió de xarxes (WEB)
	Idioma xinès i anglès
	Actualització del programari Ethernet
Divers	Dimensió (W&vegades; L&vegades; H)		482 mm&vegades; 328 mm&vegades; 44 mm
	Medi ambient		0 ~ 45 ℃ (treball) ； -20 ~ 80 ℃ (emmagatzematge)
	Requisits d'alimentació		AC 110V± 10%, 50/60Hz, AC 220± 10%, 50/60Hz
